Действующие технические условия

ТУ 14-161-183-2000 — трубы напорные из высокопрочного чугуна с шаровидным графитом

Полный текст технических условий: сортамент, технические требования, правила приёмки, методы испытаний, сортаментные таблицы классов ОТ, Т, ЛА, А, чертежи труб и соединительных деталей, изменения №1 и №2. Держатель подлинника — ОАО «Синарский трубный завод».

Содержание

Разделы технических условий

Преамбула

Область применения

Настоящие технические условия распространяются на чугунные напорные трубы, предназначенные для водонапорных систем, в том числе для систем хозяйственно-питьевого и промышленного водоснабжения с температурой транспортируемой жидкости от +0,5°С до +40°С и рабочим давлением до 1,8 МПа.

Трубы по требованию потребителя изготавливаются:

1. По конструкции стыкового соединения:

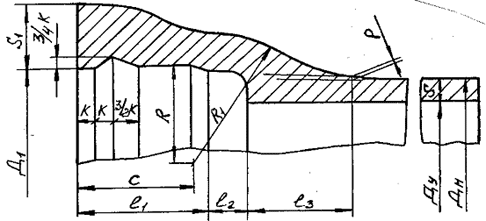

  • 1.1. под зачеканку (черт. 2) — Ду 500–1000 мм;
  • 1.2. под резиновую манжету:

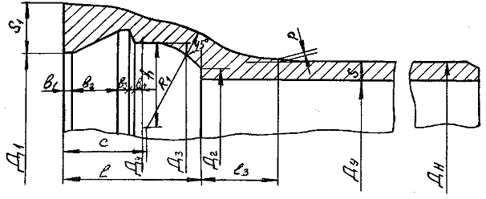

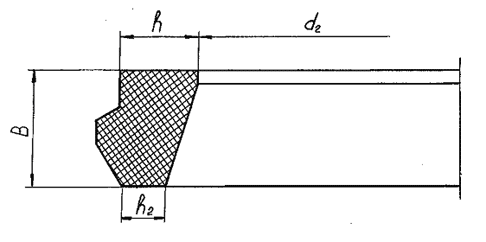

    • 1.2.1. Ø 100–300 мм — под укороченную манжету (черт. 4);

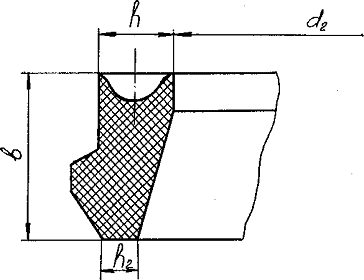

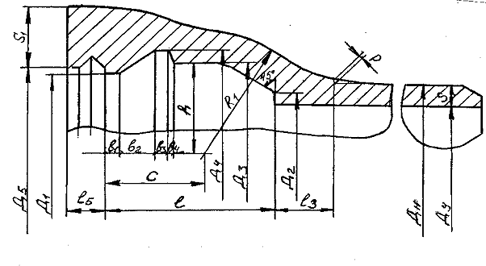

    • 1.2.2. Ø 400 мм — под манжету с «ласточкиным хвостом» (черт. 3);

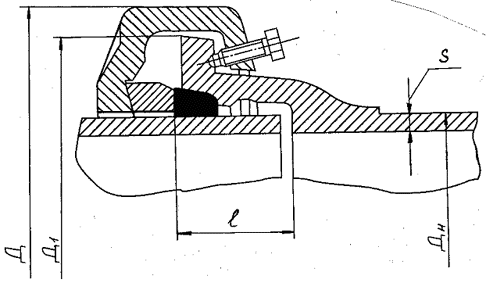

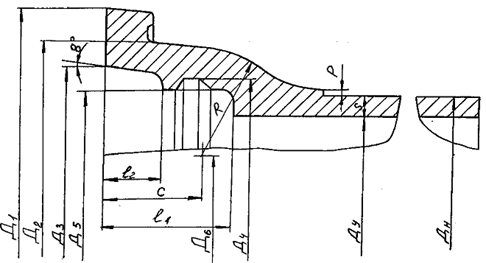

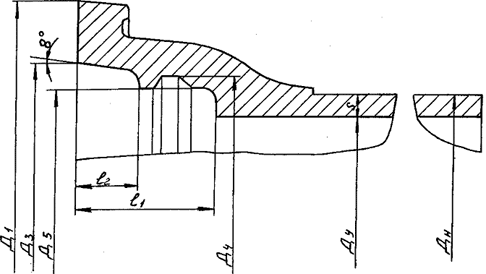

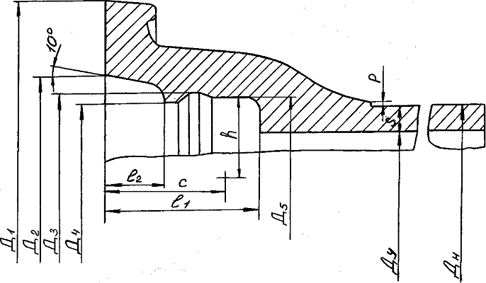

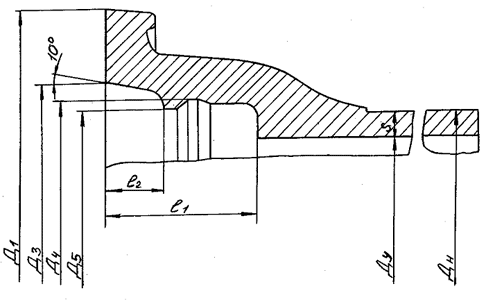

    • 1.2.3. Ø 500, 600, 700, 900, 1000 мм — под манжету сальникового типа (черт. 5, 5а, 6, 6а).

2. Трубы поставляются со следующими покрытиями:

  • 2.1. Наружная поверхность: парафино-восковое покрытие; без покрытия.
  • 2.2. Внутренняя поверхность: цементно-песчаное покрытие; парафино-восковое покрытие; без покрытия.

В качестве покрытий допускается использование других материалов, разрешённых органами Санэпиднадзора. Вид покрытия оговаривается в заказе.

Раздел 1

Сортамент

1.1. В зависимости от толщины стенки трубы подразделяются на 4 класса: ОТ Т ЛА А.

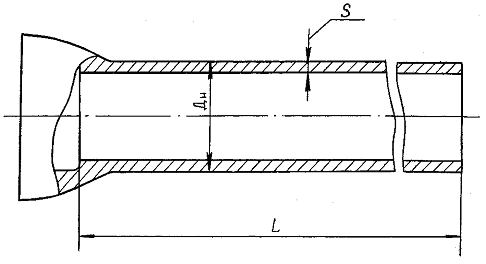

1.2. Размеры и масса труб должны соответствовать указанным на чертеже 1 и в таблицах 1, 2, 3, 4 (Приложение 1). Размеры и масса труб с цементно-песчаным покрытием должны соответствовать указанным на чертеже 1а и в таблицах 1а, 2а, 3а, 4а (Приложение 1).

1.3. Масса соединительных деталей и уплотнительных манжет в массе поставляемых труб не учитывается.

1.4. Размеры соединительных деталей, не указанные на чертежах 2–6, определяются технической документацией завода-изготовителя труб. Размеры уплотнительных манжет должны соответствовать указанным на чертежах 7, 8, 9.

1.5. Трубы поставляются мерной длины в соответствии с табл. 1–4, немерной длины — в пределах от нижних и до верхних значений длин, указанных в табл. 1–4, ± 500 мм. Допускается поставка 10% труб от партии, укороченных не более чем на 20% по сравнению с длинами, указанными в табл. 1–4, с условным проходом 100 мм и на 25% для труб остальных условных проходов.

1.6. Предельные отклонения, в миллиметрах, не должны превышать:

  • по длине мерной трубы, L: ± 20;
  • по толщине стенки трубы, S: − (1 + 0,05S);
  • по наружному диаметру цилиндрической части, Дн:
    • для труб с Ду до 300 мм вкл.: ± (4,5 + 0,0015Ду);
    • для труб с Ду свыше 300 мм: + (4,0 + 0,0015Ду), − (5,0 + 0,0015Ду);
    • для труб с Ду 900 и 1000 мм допускается увеличение предельных отклонений по наружному диаметру на стыкуемых участках до + (4,0 + 0,003Ду), − (5,0 + 0,003Ду) мм.

Плюсовой допуск по толщине стенки трубы ограничивается допуском на массу.

1.7. Кривизна труб на любом участке длины не должна превышать:

  • для труб с Ду до 200 мм вкл. — 3,5 мм на 1 м;
  • для труб с Ду свыше 200 до 300 мм вкл. — 2,5 мм на 1 м;
  • для труб с Ду свыше 300 мм — 1,25 мм на 1 м.

1.8. Поставка труб производится по теоретической массе (плотность чугуна принята равной 7,050 г/см³). Общая масса трубы определяется массой цилиндрической части плюс масса раструба, определённые по данным таблиц 1, 2, 3, 4, 1а, 2а, 3а, 4а (Приложение 1).

Примеры условных обозначений

Труба мерной длины 5000 мм, диаметром 300 мм, класса ЛА, под укороченную манжету 1-Б-2
ИсполнениеУсловное обозначение
с внутренним и наружным покрытиемТруба ЧШ 1-Б-2-300х5000ЛА ТУ 14-161-183-2000г.
то же, немерной длиныТруба ЧШ 1-Б-2-300ЛА ТУ 14-161-183-2000г.
то же, без покрытияТруба ЧШ (БП) 1-Б-2-300ЛА ТУ 14-161-183-2000г.
то же, с наружным покрытиемТруба ЧШ (НП) 1-Б-2-300ЛА ТУ 14-161-183-2000г.
то же, с внутренним цементно-песчаным покрытиемТруба ЧШЦ 1-Б-2-300ЛА ТУ 14-161-183-2000г.
то же, без наружного покрытияТруба ЧШЦ (БП) 1-Б-2-300ЛА ТУ 14-161-183-2000г.
Труба мерной длины 5000 мм, диаметром 300 мм, класса ЛА, под сальниковую манжету
ИсполнениеУсловное обозначение
с наружным и внутренним цементно-песчаным покрытиемТруба ЧШ Р 300х5000ЛА ТУ 14-161-183-2000г.
то же, немерной длиныТруба ЧШ Р 300ЛА ТУ 14-161-183-2000г.
то же, без покрытияТруба ЧШ (БП) Р 300ЛА ТУ 14-161-183-2000г.
то же, с наружным покрытиемТруба ЧШ (НП) Р 300ЛА ТУ 14-161-183-2000г.
то же, с внутренним цементно-песчаным покрытиемТруба ЧШЦ Р 300ЛА ТУ 14-161-183-2000г.
то же, без наружного покрытияТруба ЧШЦ (БП) Р 300ЛА ТУ 14-161-183-2000г.

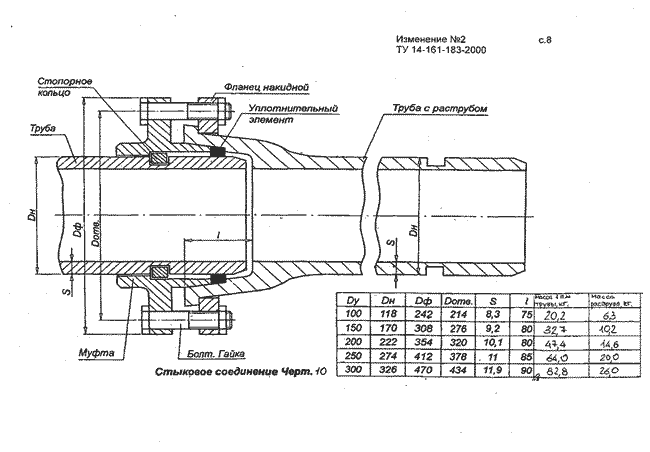

Актуальные примеры условных обозначений с учётом Изменения №2 (для манжет 1-Б-2, «ласточкин хвост», сальниковых, под зачеканку и переходных патрубков) приведены в разделе «Изменение №2», п. 9.

Раздел 2

Технические требования

2.1. Технические требования на трубы и соединительные детали к ним

2.1.1. Трубы и соединительные детали к ним должны изготавливаться из высокопрочного чугуна (чугуна с шаровидным графитом) и поддаваться механической обработке. Усреднённая доля шаровидной формы графита в структуре чугуна по всему сечению стенки должна быть не менее 65%. Исходные шихтовые материалы и метод обработки чугуна должны обеспечить содержание химических элементов в изготовляемых трубах в следующих пределах: марганец — 0,1–0,8%; фосфор — не более 0,20%; сера — не более 0,01%.

2.1.2. Твёрдость металла в сечении стенки трубы не должна превышать 260 НВ.

2.1.3. Механические свойства металла труб должны соответствовать указанным в таблице 1.

Наименование показателейУсловный проход Ду, мм
1001502002503004005006007009001000
Не менее
Модуль кольцевой прочности, Rc, кгс/мм2 при растяжении и раздавливании5555555555454040353535
Относительное формоизменение, Ф, %55543221,01,01,01,0

2.1.4. Механические свойства металла соединительных деталей для труб должны соответствовать указанным в таблице 2.

Наименование показателейНорма механических свойств
Временное сопротивление,не менее sв, МПа (кгс/мм2)400 (40)
Условный предел текучести,не менее s02, МПа (кгс/мм2)300 (30)

2.1.5. Трубы должны выдерживать испытательное гидравлическое давление, приведённое в таблице 3.

Условный проход, Ду, ммИспытательное гидравлическое давление, кгс/см2 ,для труб класса
ОТТЛАА
до 300 вкл.25303540
свыше 300 до 600 вкл.20253035
свыше 60020202530

Примечание. По требованию потребителя для труб класса А, с условным проходом 600 мм и выше, с уплотнением сальникового типа, испытательное давление может быть увеличено до 36 кгс/см².

2.1.6. На наружной и внутренней поверхностях труб допускаются пороки, обусловленные способом производства и не влияющие на герметичность труб при гидравлическом испытании.

2.1.7. На внутренней поверхности раструба в месте расположения резиновой уплотнительной манжеты не допускаются наплывы металла.

2.1.8. Внутренняя поверхность металла труб Ø 400, 500, 600, 700, 900, 1000 мм выполняется с продольными рифлениями. Размеры и шаг рифлений определяются заводом-изготовителем труб.

2.1.9. Допускается исправление дефектов труб заваркой при условии повторного испытания труб гидравлическим давлением, указанным в табл. 3, после зачистки мест заварки на рабочих поверхностях стыкуемых частей.

2.1.10. Трубы, используемые в системах хозяйственно-питьевого и промышленного водоснабжения, должны иметь документ, выдаваемый органами Санэпиднадзора, разрешающий их применение. Нанесённый на трубу материал не должен отслаиваться, иметь видимые невооружённым глазом трещины, быть липким, размягчаться при температуре ниже +60°С. Технологическое утонение покрытия по следу переката труб и натекание покрывного состава внутри трубы и в канавках раструба браковочным признаком не являются.

2.1.11. Трубы с раструбом под резиновые уплотнительные манжеты поставляются комплектно с манжетами: трубы диаметром 100–300 мм комплектуются укороченными манжетами 1-Б-1, 1-Б-2; трубы диаметром 400 мм — манжетами с «ласточкиным хвостом» Б-2; трубы диаметром 500, 600, 700, 900, 1000 мм — уплотнительными манжетами сальникового типа и соединительными деталями.

2.2. Технические требования к внутреннему цементно-песчаному покрытию

Цементно-песчаное покрытие (ЦПП) предназначено для защиты внутренней поверхности чугунных труб от коррозионных разрушений и обрастания стенок труб в процессе их эксплуатации.

2.2.1.1. Толщина ЦПП на чугунных трубах, в зависимости от их диаметра, должна соответствовать данным, указанным в таблицах 1а, 2а, 3а, 4а (Приложение 1).

2.2.1.2. ЦПП должно быть нанесено по всей длине труб и иметь равномерную толщину. По концам труб, на расстоянии не более 50 мм от торцев, допускается уменьшение толщины покрытия до 50%. Отсутствие покрытия допускается на расстоянии не более 1 мм от торцев труб. В раструбах и на торцах труб не должно быть остатков ЦПП.

2.2.2.1. Материалы, применяемые для ЦПП, должны иметь маркировку и сертификаты заводов-изготовителей, подтверждающие их качество, утверждённые в системах Росстройсертификации.

2.2.2.2. Применяемые материалы для ЦПП труб хозяйственно-питьевого водоснабжения должны иметь гигиенический сертификат органов Санэпиднадзора.

2.2.2.3. Для ЦПП должны применяться материалы: цемент — портландцемент по ГОСТ 10178 (СЭВ 5683), марка не ниже ПЦ-400 ДО; песок — марок от 1К10103 до 5К50503 с требованиями по ГОСТ 2138-91; вода — в соответствии с ГОСТ 2874.

2.2.2.4. Для улучшения эксплуатационных характеристик раствора и повышения стойкости к растрескиванию и прочности ЦПП допускаются к применению добавки по ГОСТ 24211: суперпластификатор; сульфат натрия.

2.2.3.1. Прочность ЦПП после 28-суточной выдержки гарантируется не менее 40,0 МПа (400 кгс/см²). Значение прочности ЦПП (после 3-суточной выдержки) при отгрузке труб потребителю должно составлять не менее 30,0 МПа (300 кгс/см²).

2.2.3.2. ЦПП должно быть сплошным. На затвердевшем ЦПП могут иметь место продольные и поперечные усадочные трещины. Ширина раскрытия трещин — не более 0,8 мм; кольцевые трещины не допускаются. ЦПП должно иметь гладкую поверхность. На поверхности ЦПП допускаются дефекты, обусловленные способом нанесения покрытия: на трубах с условным проходом до 600 мм — продольные борозды (следы от заглаживающих конусов) глубиной не более 1,0 мм; на трубах с условным проходом 700 мм и более — волны в продольном и спиральном направлениях высотой не более 10% от толщины покрытия. Наличие борозд с острыми спиральными кромками не допускается.

2.2.3.3. Допускается устранение дефектов ЦПП ручной доработкой. ЦПП, наносимое при устранении дефектов, должно иметь ровную поверхность с плавными переходами к прилегающим участкам основного ЦПП. Раствор, используемый для ручной доработки, должен иметь тот же состав, что и при нанесении основного ЦПП.

Раздел 3

Правила приёмки

3.1. Трубы и соединительные детали к ним предъявляются к приёмке партиями. Партия должна состоять из труб одного размера и класса. Количество труб в партии и соединительных деталей к ним устанавливается предприятием-изготовителем, но не должно превышать: для труб, отлитых центробежным способом, — 1500 т; для труб, отлитых полунепрерывным способом, — 2000 т. По требованию потребителя размер партии может быть установлен: для труб с Ду до 300 мм включительно — 200 труб; для труб с Ду свыше 300 до 600 мм включительно — 100 труб; для труб с Ду свыше 600 — 50 труб.

3.2. Осмотру и обмеру должна быть подвергнута каждая труба и комплект соединительных деталей, гидравлическому испытанию — каждая труба.

3.3. Проверка твёрдости, микроструктуры, химического состава и механических свойств проводится на одной трубе от партии. Проверка механических свойств и микроструктуры соединительных деталей — на детали или отдельно отлитой заготовке одного комплекта от партии труб.

3.4. При получении неудовлетворительных результатов испытаний хотя бы по одному из показателей производятся повторные испытания по этому показателю удвоенного количества образцов, взятых от той же партии. Результаты повторных испытаний распространяются на всю партию. Допускается в случае неудовлетворительных результатов повторных испытаний подвергать каждую трубу поштучному контролю по невыполняемому показателю.

3.5. Проверка прочности ЦПП проводится на образцах, взятых из одного из замесов цементно-песчаной смеси, предназначенной для нанесения на трубы из одной партии. При несоответствии качества ЦПП требованиям настоящих технических условий трубы с ЦПП бракуются.

Раздел 4

Методы испытаний

4.1. Осмотр труб проводят без применения увеличительных приборов.

4.2. Для контроля механических свойств металла труб от отобранной трубы с гладкого конца отрезают три образца — кольца шириной 25 мм. После испытания один из образцов используется для определения твёрдости и микроструктуры.

4.3. Для определения механических свойств деталей соединения применяют отдельно отлитые заготовки согласно ГОСТ 7293-85 или образцы, изготовленные из деталей.

4.4. Кольца шириной 25 мм подвергаются растяжению до разрушения, при этом определяется модуль кольцевой прочности — предел прочности на изгиб растяжением и относительное формоизменение. Испытание на изгиб растяжением производится по ГОСТ 9583-75. Определение относительного формоизменения — по методике завода-изготовителя. По каждой группе образцов, взятых от одной трубы или партии соединительных деталей, результаты испытаний не менее двух образцов из трёх должны соответствовать требованиям, указанным в табл. 1, 2. При обнаружении дефектов на не выдержавших испытания образцах, образцы подлежат замене.

4.5. Контроль микроструктуры производится по ГОСТ 3443-87. Количество шаровидного графита в сечении стенки трубы определяется по методике завода-изготовителя.

4.6. Испытание на твёрдость производится по ГОСТ 9012-59.

4.7. Контроль химического состава производится по ГОСТ 22536.2-87, ГОСТ 22536.3-88, ГОСТ 22536.5-87.

4.8. Гидравлические испытания должны производиться по ГОСТ 3845-75 с выдержкой под давлением не менее 15 сек.

4.9. Геометрические размеры труб контролируются стандартным мерительным инструментом или инструментом по чертежам завода-изготовителя.

4.10. Кривизна труб контролируется по зазору между линейкой, накладываемой на трубу, и поверхностью трубы. Длина линейки должна быть равной 1000 мм.

4.11. Перпендикулярность торца по линии обреза трубы контролируется приспособлением типа угломера. При этом ось трубы условно принимается параллельной образующей поверхности трубы.

4.12. Контроль состояния внутренней поверхности ЦПП производится визуально, внешним осмотром каждой трубы из партии.

4.13. Контроль прочности ЦПП выполняется по ГОСТ 5802-86 путём испытания на сжатие стандартных образцов размером 70×70×70 мм в количестве 2 шт., взятых из одного из замесов цементно-песчаной смеси, после выдержки в течение 3-х и 28-и суток.

4.14. Контроль толщины ЦПП проводится неразрушающим методом по всей длине труб. Контроль должен быть произведён на 10% труб от партии, но не менее чем на трёх трубах.

4.15. Глубина продольных борозд определяется штангенциркулем. Ширина раскрытия продольных и поперечных трещин контролируется щупами либо проволокой.

4.16. Высота волн на заглаженном ЦПП определяется с помощью металлической линейки, укладываемой на внутреннюю поверхность трубы, и штангенциркуля, которым измеряют глубину впадин между линейкой и ЦПП. На трубах с условным диаметром до 700 мм контроль высоты волн производится на расстоянии от 50 до 300 мм от торцов, на трубах с условным диаметром 700 мм и более — по всей длине. Контролю подлежат 10% труб от каждой партии, но не менее 3 труб.

Раздел 5

Маркировка, упаковка, транспортирование и хранение

5.1. Упаковка, транспортирование и хранение труб, оформление документации должны производиться в соответствии с требованиями ГОСТ 10692-80.

5.2. На торцевой поверхности раструба каждой трубы должны быть отлиты: товарный знак предприятия-изготовителя; условный проход; тип манжеты и год изготовления; ЧШ (допускается маркировка краской). В дополнение к вышеприведённой маркировке на каждой трубе с ЦПП должно быть указано: обозначение (ЦП) и толщина покрытия; дата нанесения ЦПП. Дополнительная маркировка наносится на наружную поверхность трубы краской после нанесения ЦПП.

5.3. Хранение труб с момента нанесения покрытия и до момента их монтажа должно производиться с герметично закрытыми торцами.

5.4. В летнее время трубы с ЦПП должны храниться в местах, исключающих попадание прямых солнечных лучей, либо ЦПП один раз в сутки должно орошаться водой для исключения его высыхания и растрескивания.

5.5. При перевозке труб автотранспортом длина свисающего конца не должна превышать 25% от длины трубы.

5.6. При транспортировке и погрузочно-разгрузочных работах запрещается подвергать трубы ударным нагрузкам.

Раздел 6

Подготовка трубопроводов к эксплуатации

6.1. Перед монтажом трубопровода трубы должны быть тщательно очищены от грязи.

6.2. После монтажа произвести промывку трубопровода из пожарного гидранта или другого механизма в течение 20 минут водой, соответствующей требованиям СанПиН 2.1.4.559-96.

6.3. Рабочее давление во время промывки должно быть больше эксплуатационного на 5%.

Раздел 7

Гарантии поставщика

7.1. Предприятие-изготовитель гарантирует соответствие труб требованиям настоящих технических условий при соблюдении потребителем условий хранения, транспортировки, погрузки-выгрузки и монтажа.

Приложение 1

Сортамент труб по классам ОТ, Т, ЛА, А

Размеры и масса труб без покрытия приведены в таблицах 1, 2, 3, 4 (к чертежу 1), с внутренним цементно-песчаным покрытием — в таблицах 1а, 2а, 3а, 4а (к чертежу 1а). Таблицы 2, 3, 4 и 4а приведены в редакции Изменения №1.

Таблица 1 — Трубы класса «ОТ»

Условный проход Ду, ммНаружный диаметр Дн, ммТолщина стенки S, ммМасса трубы с раструбом, кг, при длине L, мМасса 1 м трубы без раструба, кгМасса раструба, кг
345
1001186,152,067,082,015,16,3
1501706,378,6101,4124,722,810,2
2002226,4—137,0167,030,514,6
2502746,8—180,8221,040,220,0
3003267,2—229,0280,850,826,0
400 (под зачеканку)4298,1—343,0419,075,540,9
400 (под резиновую манжету)4298,1—354,0430,075,552,0
5005329,0—477,0581,0104,259,6
6006359,9—618,0754,0137,079,5
70073810,8—798,0972,0173,0102,0
90094512,6—1214,01475,0260,1174,0
1000104813,5—1459,01768,0309,3222,0

Предельные отклонения толщины покрытия от номинала не должны превышать + 3,2 мм; − 1,6 мм.

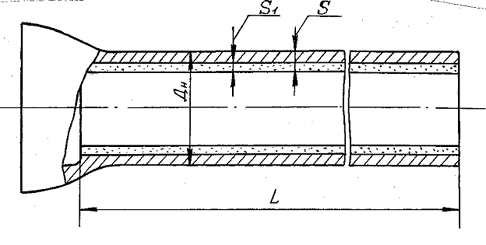

Таблица 1а — Трубы класса «ОТ» с внутренним цементно-песчаным покрытием

Условный проход Ду, ммНаружный диаметр Дн, ммТолщина стенки S, ммТолщина ЦПП, ммМасса трубы с раструбом, кг, при длине L, мМасса 1 м трубы без раструба, кгМасса раструба, кг
345
1001186,16,066,085,9105,815,14,8
1501706,36,099,6129,4159,222,87,0
2002226,46,0134,3174,2214,130,59,4
2502746,86,0176,0228,0280,040,211,8
3003267,28,0230,6298,9367,150,817,4
4004298,18,0337,0435,7534,475,523,2
5005329,08,0459,2592,4725,6104,229,0
6006359,99,0613,5791,5969,5137,041,0
70073810,89,0765,0986,01207,0173,048,0
90094512,610,01143,31466,41789,5260,163,0
1000104813,512,01423,51824,02224,5309,391,2

Таблица 2 — Трубы класса «Т»

Условный проход Ду, ммНаружный диаметр Дн, ммТолщина стенки S, ммМасса трубы с раструбом, кг, при длине L, мМасса 1 м трубы без раструба, кгМасса раструба, кг
345
1001187,056,373,590,717,26,3
1501707,894,2122,2150,228,010,2
2002228,4—173,4213,139,714,6
2502749,0—231,2284,052,820,0
3003269,6—295,0362,067,226,0
400 (под зачеканку)42910,8—441,0541,0100,040,9
400 (под резиновую манжету)42910,8—452,0552,0100,052,0
50053212,0—616,0755,0139,059,6
60063513,2—806,0988,0181,779,5
70073814,4—976,01195,0218,6102,0
90094516,8—1560,01906,0346,4174,0
1000104818,0—1864,02275,0410,65222,0

Таблица 2а — Трубы класса «Т» с внутренним цементно-песчаным покрытием

Условный проход Ду, ммНаружный диаметр Дн, ммТолщина стенки S, ммТолщина ЦПП, ммМасса трубы с раструбом, кг, при длине L, мМасса 1 м трубы без раструба, кгМасса раструба, кг
345
1001187,06,071,793,5115,317,24,6
1501707,86,0114,9149,8184,628,06,9
2002228,46,0161,3210,2259,139,79,2
2502749,06,0212,9277,2341,552,811,5
3003269,68,0279,2363,6448,067,217,2
40042910,88,0409,9532,9655,9100,023,0
50053212,08,0563730,8898,6139,028,8
60063513,29,0747969,51192,0181,740,8
70073814,49,0901,21167,61434,0218,647,8
90094516,810,01401,61810,82220,0346,462,8
1000104818,012,01726,92228,62730,2410,6591,0

Таблица 3 — Трубы класса «ЛА»

Условный проход Ду, ммНаружный диаметр Дн, ммТолщина стенки S, ммМасса трубы с раструбом, кг, при длине L, мМасса 1 м трубы без раструба, кгМасса раструба, кг
345
1001187,561,579,998,318,46,3
1501708,399,3129,0158,729,710,2
2002229,2—188,2231,643,414,6
25027410,0—253,6312,058,420,0
30032610,8—328,0403,075,426,0
400 (под зачеканку)42912,5—502,0618,0115,340,9
400 (под резиновую манжету)42912,5—513,0629,0115,352,0
50053214,2—711,0874,0162,859,6
60063515,8—946,01162,6216,679,5
70073817,5—1219,01498,0279,2102,0
90094520,6—1860,02282,0421,6174,0
1000104822,5—2265,02776,0510,8222,0

Таблица 3а — Трубы класса «ЛА» с внутренним цементно-песчаным покрытием

Условный проход Ду, ммНаружный диаметр Дн, ммТолщина стенки S, ммТолщина ЦПП, ммМасса трубы с раструбом, кг, при длине L, мМасса 1 м трубы без раструба, кгМасса раструба, кг
345
1001187,56,075,098,0121,018,44,5
1501708,36,0121,0156,0193,029,76,8
2002229,26,0—225,0277,043,49,1
25027410,06,0—299,0369,058,411,4
30032610,88,0—396,0488,075,417,1
40042912,58,0—605,0743,0115,322,9
50053214,28,0—825,01017,0162,028,6
60063515,89,0—1109,01365,0216,640,7
70073817,59,0—1409,01736,0279,247,6
90094520,610,0—2110,02595,0421,662,6
1000104822,512,0—2628,03230,0510,890,8

Таблица 4 — Трубы класса «А»

Условный проход Ду, ммНаружный диаметр Дн, ммТолщина стенки S, ммМасса трубы с раструбом, кг, при длине L, мМасса 1 м трубы без раструба, кгМасса раструба, кг
345
1001188,367,087,0107,320,26,3
1501709,2108,3141,0173,732,710,2
20022210,1—204,0251,047,414,6
25027411,0—276,0340,064,020,0
30032611,9—357,0440,082,826,0
400 (под зачеканку)42913,8—549,0676,0126,940,9
400 (под резиновую манжету)42913,8—560,0687,0126,952,0
50053215,6—773,0951,0178,459,6
60063517,4—1032,01270,0238,079,5
70073819,3—1330,01637,0307,1102,0
90094522,9—1996,02452,0455,6174,0
1000104824,8—2469,03031,0561,8222,0

Таблица 4а — Трубы класса «А» с внутренним цементно-песчаным покрытием

Условный проход Ду, ммНаружный диаметр Дн, ммТолщина стенки S, ммТолщина ЦПП, ммМасса трубы с раструбом, кг, при длине L, мМасса 1 м трубы без раструба, кгМасса раструба, кг
345
1001188,36,080,01105,0130,020,24,4
1501709,26,028,0167,0207,032,76,6
20022210,16,0—243,0300,047,49,8
25027411,06,0—321,0396,064,011,3
30032611,98,0—425,0528,082,817,6
40042913,88,0—639,0800,0126,922,7
50053215,68,0—887,01094,0178,428,5
60063517,49,0—1193,01472,0238,040,5
70073819,39,0—1520,01874,0307,147,3
90094522,910,0—2241,02757,5455,661,1
1000104824,812,0—2831,03483,0561,890,4

По Изменению №2 (п. 30, 33) в таблицах 1а, 2а, 3а, 4а для труб Ду 900 мм размер наружного диаметра 948 мм заменён на 945 мм.

Приложение 2 (справочное)

Перечень документов, на которые имеются ссылки в тексте технических условий

  • ГОСТ 2475-88 «Проволочки и ролики. Технические условия»;
  • ГОСТ 3443-87 «Отливки из чугуна с различной формой графита. Методы определения структуры»;
  • ГОСТ 3845-75 «Трубы металлические. Методы испытаний гидравлическим давлением»;
  • ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок»;
  • ГОСТ 9012-59 «Металлы. Методы испытаний. Измерение твёрдости по Бринеллю»;
  • ГОСТ 9583-75 «Трубы чугунные напорные, изготовленные методами центробежного и полунепрерывного литья»;
  • ГОСТ 10692-80 «Трубы стальные, чугунные и соединительные части к ним. Маркировка, упаковка, транспортирование и хранение»;
  • ГОСТ 5802-86 «Растворы строительные. Методы испытаний»;
  • ГОСТ 10178-85 «Портландцемент и шлакопортландцемент. Технические условия»;
  • ГОСТ 2138-91 «Пески формовочные. Общие технические условия»;
  • ГОСТ 24211-91 «Добавки для бетонов. Общие технические условия»;
  • ГОСТ 2874-82 «Вода питьевая. Гигиенические требования и контроль за качеством»;
  • ГОСТ 30515-97 «Цемент. Общие технические условия»;
  • ГОСТ 22536.2-87 «Сталь углеродистая и чугун нелегированный. Методы определения серы»;
  • ГОСТ 22536.3-88 «Сталь углеродистая и чугун нелегированный. Методы определения фосфора»;
  • ГОСТ 22536.5-87 «Сталь углеродистая и чугун нелегированный. Методы определения марганца».

Изменением №2 (пп. 35, 36) из Приложения 2 исключены ГОСТ 22536.2-87, ГОСТ 22536.3-88, ГОСТ 22536.5-87 и ГОСТ 2874-82 (утратил силу), перечень дополнен документами, приведёнными в разделе «Изменение №2», п. 37.

Чертежи

Трубы, раструбы, манжеты и уплотнения

Труба без внутреннего покрытия

Черт. 1 — труба без внутреннего покрытия
Черт. 1 — труба без внутреннего покрытия

Труба с внутренним цементно-песчаным покрытием

Черт. 1а — труба с внутренним цементно-песчаным покрытием
Черт. 1а — труба с внутренним цементно-песчаным покрытием

Раструб под зачеканку

Черт. 2 — раструб под зачеканку
Черт. 2 — раструб под зачеканку
ДуДнД1S1Kl1l2l3cRR1p
40042944939108020658062831,5
50053255342108520758566901,5
60063556745109025809071962,0
700738760481095258595761022,0
90094596856121053010010587,5119,52,5
10001048107260121103511011093,5128,52,5

Раструб труб Ø 400 мм под резиновую манжету с «ласточкиным хвостом»

Черт. 3 — раструб под манжету с ласточкиным хвостом
Черт. 3 — раструб под манжету с «ласточкиным хвостом»
ДуДнД1Д2Д3Д4Д5S1ll3l5Chb1b2b3b4R1p
400429442419457472452441105525806182483801,5

Примечание (по Изменению №2, п. 39): размеры Д2 факультативны и указаны для справок.

Раструб под укороченную резиновую манжету

Черт. 4 — раструб под укороченную резиновую манжету
Черт. 4 — раструб под укороченную резиновую манжету
ДуДнД1Д2Д3Д4S1ll3chR1b1b2b3b4p
1001181291081361482675355042.553620631.5
1501071811601912042880355046.058622731.5
2002222322122462603180455050.564624832.0
2502742862642993133285455554.068626832.0
3003263373163523663490505557.573627832.5

Примечание (по Изменению №2, п. 39): размеры Д2 факультативны и указаны для справок.

Труба с резиновым уплотнением сальникового типа (Ду 500, 600 мм)

Черт. 5 — труба с резиновым уплотнением сальникового типа
Черт. 5 — труба с резиновым уплотнением сальникового типа
Условный проходДн, ммД, ммД1, ммl, мм
500532760674105
600635865778115

Раструб с резиновым уплотнением сальникового типа (черт. 5а)

ДуДнД1Д2Д3Д4Д5Д6Сl1l2Rrp
500532674616578560542440801054683151,5
600635778722683661646520831154696152,0

Труба с резиновым уплотнением сальникового типа (Ду 700, 900, 1000 мм)

Черт. 6 — труба с резиновым уплотнением сальникового типа
Черт. 6 — труба с резиновым уплотнением сальникового типа
Условный проходДн, ммД, ммД1, ммl, мм
700738970908120
90094512001128135
1000104813321256145

Раструб с резиновым уплотнением сальникового типа (черт. 6а)

Черт. 6а — раструб с резиновым уплотнением сальникового типа
Черт. 6а — раструб с резиновым уплотнением сальникового типа
ДуДнД1Д2Д3Д4Д5hCl1l2p
7007389087917607487507095120452
9009451128100696595495580105135503
100010481256112110801062107090110145508

Укороченная резиновая манжета

Черт. 7 — укороченная резиновая манжета
Черт. 7 — укороченная резиновая манжета
ДуВ1 - Б - 11 - Б - 2
hh2d2hh2d2
1003014,5810917,511103
1503517,0815920,011153
2003619,59,521023,512,5202
2503720,59,526125,013,5252
3003721,010,531325,514,5304

Манжета с «ласточкиным хвостом»

Черт. 8 — манжета с ласточкиным хвостом
Черт. 8 — манжета с «ласточкиным хвостом»
ДуВhh2d2
4004825,014408

Уплотнение

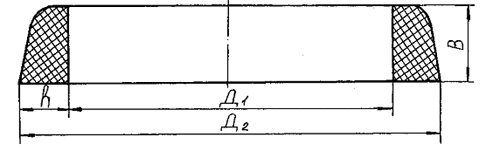

Черт. 9 — уплотнение
Черт. 9 — уплотнение
Ду, ммД1, ммД2, ммВ, ммh, мм
5005265804627
6006296834627
7007357914628
90094210065232
1000104611165235

Чертежи 5а и 6а с учётом изменений Изменения №1 приведены в разделе «Изменение №1»; чертежи 10, 11, 12 (фторопластовая манжета, переходной патрубок, уплотнительное кольцо) введены Изменением №2 и приведены в разделе «Изменение №2».

Изменение №1

Изменение №1 ТУ 14-161-183-2000

1. Раздел 2 «Технические требования» дополнить после наименования раздела абзацем в редакции: «Трубы и соединительные части к ним должны соответствовать требованиям настоящих технических условий и технологических документов, утверждённых в установленном порядке».

2. Раздел 2, пункт 2.1.1 дополнить химическими элементами:

  • углерод — 3,20–3,90%;
  • кремний — 3,10–3,60%;
  • хром + ванадий — не более 0,09%;
  • магний остаточный — 0,010–0,050%.

3. Раздел 2, пункт 2.1.3 изложить в новой редакции: «Механические свойства металла труб должны соответствовать указанным в таблице 1».

Наименование показателейУсловный проход Ду, мм
1001502002503004005006007009001000
Не менее
Модуль кольцевой прочности, Rc, кгс/мм2 при растяжении5555555555454040353535
Относительное формоизменение, Ф, %55543221,01,01,01,0

4. Раздел 2 дополнить пунктом 2.1.12 в редакции: «Комплект поставки соединительных деталей должен соответствовать таблице 4».

Условный проходСоединительная детальКоличество, шт.
500 ммфланец1
скоба6
болт6
600 ммфланец1
скоба8
болт8
700 ммкольцо1
скоба*4
болт*8
900 ммкольцо1
скоба6
болт12
1000 ммкольцо1
скоба6
болт12

Примечание: * — комплект поставки может уточняться в процессе производства.

5–8. Аннулировать листы 26 и 28 ТУ 14-161-183-2000; ввести вновь листы 26а и 28а Изменения №1.

9. Раздел 2 дополнить пунктами в редакции: «п. 2.3. Технические требования к парафино-восковому покрытию. Парафино-восковое покрытие предназначено для защиты труб, патрубков, фитингов от атмосферной коррозии. п. 2.3.1. Парафино-восковое покрытие должно быть нанесено по всей поверхности труб. п. 2.3.2. Для парафино-воскового покрытия применяются материалы: антистаритель «Омск-1» по ТУ 38101348; полиэтилен высокого давления — марки 102-14 чёрный, марки 108 чёрный по ГОСТ 16337. п. 2.3.3. Покрытие по всей длине труб должно быть сплошным, без пропусков, не должно отслаиваться. Допускается утонение покрытия по следу переката труб и натекание покрывных остатков внутри труб и в канавках раструба. Допускается липкость (отлип), если она не приводит к отслаиванию покрытия от поверхности труб».

10. Раздел 5, пункты 5.3 и 5.4 исключить.

11. Нумерацию пунктов 5.5, 5.6 изменить на 5.3, 5.4 соответственно.

12. Технические условия дополнить разделом «8. Требования безопасности»:

  • 8.1. Чугун, используемый для изготовления труб, должен соответствовать требованиям настоящих технических условий, не должен изменять своих свойств под воздействием воды и дезинфицирующих средств, допущенных к применению в практике централизованного хозяйственно-питьевого водоснабжения. Гарантийный срок, в течение которого обеспечивается гигиеническая безопасность, — 40 лет (письмо Минстроя России от 12.04.98 г. № СП-148/13).
  • 8.2. Все материалы и покрытия внутренних и наружных поверхностей труб, соприкасающихся с питьевой водой, должны быть использованы из числа разрешённых органами государственного и санитарно-эпидемиологического надзора для контакта с питьевой водой (Приложение 3).
  • 8.3. Прокладка и эксплуатация труб потребителем должна соответствовать требованиям СНиП 2.04.04-84 «Водоснабжение. Наружные сети и сооружения» и настоящим техническим условиям.
  • 8.4. При применении в практике централизованного хозяйственно-питьевого водоснабжения необходимо руководствоваться «Памяткой по подготовке трубопроводов из чугунных напорных труб по ТУ 14-161-183-2000 к эксплуатации».
  • 8.5. Внутреннее покрытие и используемый материал не должны выделять вредные химические вещества в воду в концентрациях, превышающих установленные нормативы.
  • 8.6. Изделие должно быть стойким к промывным растворам кислот и щелочных растворов.
  • 8.7. Требования по обеспечению безопасности: в процессе производства труб должны соответствовать требованиям технологических документов, согласованных в установленном порядке; при хранении и транспортировке — требованиям ГОСТ 10692; при монтаже, ремонте и утилизации — требованиям соответствующих документов.
  • 8.8. Показатели безопасности продукции контролируются аттестованными и аккредитованными лабораториями с периодичностью, определённой органом по гигиенической сертификации, но не реже 1 раза в 5 лет.

13. Технические условия дополнить разделом «9. Требования охраны окружающей среды»: трубы являются устойчивыми к воздействию различных климатических условий при эксплуатации в соответствии с требованиями ГОСТ 15150; трубы чугунные с покрытием и без покрытия во время транспортировки и эксплуатации не являются источниками вреда окружающей среде; химическое, механическое, радиационное, электромагнитное, термическое и биологическое воздействия на окружающую среду исключаются.

14. Технические условия дополнить Приложением 3 «Перечень используемых материалов» (см. раздел «Приложение 3»).

15–18. Приложение 1: таблицы 2, 3, 4 и 4а изложить в новой редакции (актуальные редакции приведены в разделе «Приложение 1» выше).

19. Приложение 2 дополнить в редакции: СНиП 2.04.04-84 «Водоснабжение. Наружные сети и сооружения»; ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов…»; СанПиН 2.1.4.559-96 «Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества»; ГОСТ 16337-77 «Полиэтилен высокого давления. Технические условия»; ТУ 38101348-78 «Антистаритель "ОМСК-1"»; ТУ 2531-007-3389 1416-00 «Уплотнители резиновые для чугунных напорных труб»; ТУ 2531-009-00149297-2000 «Манжеты резиновые для чугунных напорных труб».

Черт. 5а и 6а в редакции Изменения №1

Черт. 5а (редакция Изменения №1) — раструб с резиновым уплотнением сальникового типа
Черт. 5а — раструб с резиновым уплотнением сальникового типа (новая редакция)
ДуДнД1Д3Д4Д5l 1l 2
50053267457856054210546
60063577868366164611546
Черт. 6а (редакция Изменения №1) — раструб с резиновым уплотнением сальникового типа
Черт. 6а — раструб с резиновым уплотнением сальникового типа (новая редакция)
ДуДнД1Д3Д4Д5l 1l 2
70073890879876274812046
9009451128101297495613550
10001048125611211080106214550

Пояснительная записка к Изменению №1. Изменение №1 внесено в связи с: дополнением пункта 2.1.1 химическими элементами; внесением изменений в п. 2.1.3; дополнением раздела 2 пунктом 2.1.12 (уточнение комплекта поставки соединительных деталей); дополнением требований к парафино-восковому покрытию; дополнением технических условий разделами «Требования безопасности» и «Требования охраны окружающей среды»; внесением изменений в чертежи 5а, 6а; дополнением перечня документов, на которые имеются ссылки в тексте технических условий; уточнением таблиц 2, 3, 4, 4а.

Приложение 3 (обязательное)

Перечень используемых материалов

Введено Изменением №1 (п. 14), дополнено Изменением №2 (п. 38, позиции 9–10).

Наименование материалаНомер документа и /или разрешения органов ГСЭН
1. Чугун высокопрочныйТУ 14-161-183-2000. Разрешён для контакта с питьевой водой Департаментом государственного санитарно-эпидемиологического надзора МЗ РФ № ДК-285-11 от 23.12.98.
2. ЦементПортландцемент по ГОСТ 10178 (СЭВ 5683), марка не ниже ПЦ-400 ДО.
3. ПесокМарок от 1К10103 до 5К50503 с требованиями по ГОСТ 2138-91.
4. ВодаВ соответствии с ГОСТ 2874 и СанПиН 2.1.4.559 «Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества».
5. РезинаТУ 2531-007-3389 1416 «Уплотнители резиновые для чугунных напорных труб», согласованы органами ГСЭН 10.06.2000. Применение разрешено органами ГСЭН.
6. Резина ИРП-1365ТУ 2531-009-00149297 «Манжеты резиновые для чугунных напорных труб», согласованы органами ГСЭН 20.03.2000. Применение разрешено органами ГСЭН.
7. Полиэтилен высокого давленияМарки 102-14 чёрный, марки 108 чёрный по ГОСТ 16337.
8. Антистаритель «ОМСК-1»ТУ 38101348.
9. Кольца резиновыеТУ 38 105 895-90. Применение разрешено органами ГСЭН.
10. Фторопласт-4ГОСТ 10007-80.
Изменение №2

Изменение №2 ТУ 14-161-183-2000

1. Преамбула, раздел 1, дополнить пунктом 1.3 в редакции: «Ø 100, 150, 200, 250, 300 мм — под фторопластовую манжету сальникового типа (черт. 10). По требованию потребителя поставляются переходные патрубки для труб Ду 100, 150, 200, 250, 300 мм с фаской и канавкой на обоих концах (черт. 11), предназначенные для соединения фитингов с раструбной частью труб».

2. Преамбула, раздел 2, пункт 2.1 дополнить: «— битумный лак».

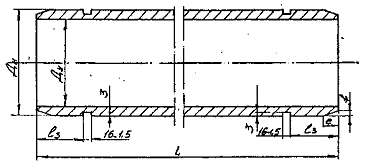

3. Технические условия дополнить чертежами 10, 11 (см. ниже).

4. Раздел 1, пункт 1.2 дополнить в редакции: «Конфигурация и размеры стыкового узла должны соответствовать чертежу 10».

5. Раздел 1, пункт 1.4 изложить в новой редакции: «Размеры соединительных деталей, не указанные на чертежах 5, 6, 10, определяются технической документацией завода-изготовителя труб. Размеры уплотнительных манжет должны соответствовать указанным на чертежах 7, 8, 9, 12 и технической документации завода-изготовителя труб».

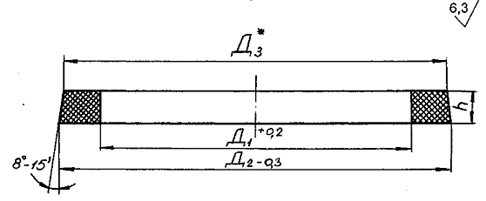

6. Технические условия дополнить чертежом 12 (см. ниже).

7. Раздел 1, пункт 1.5 изложить в редакции: «Трубы поставляются мерной длины в соответствии с табл. 1–4 (приложение 1), немерной длины — в пределах от нижних и до верхних значений длин, указанных в табл. 1–4, ± 500 мм. Допускается поставка 10% труб от партии, укороченных не более чем на 20% (Ду 100 мм) и на 25% (остальные условные проходы). Трубы по чертежу 10 поставляются немерной длины: Ду 100, 150 мм — 3,0–4,1 м; Ду 200, 250, 300 мм — 3,0–5,1 м; Ду 100–300 мм мерной длины в пределах немерной. Переходные патрубки поставляются длиной 500–3000 мм».

8. Раздел 1, пункт 1.8 дополнить в редакции: «Масса труб с раструбом (по чертежу 10) и переходных патрубков (по чертежу 11) указана в таблицах к чертежам 10 и 11. Отклонение фактической массы от теоретической не должно превышать +8%. По согласованию изготовителя с потребителем допускается превышение максимальной массы при условии соблюдения всех остальных требований настоящих технических условий».

9. Примеры обозначений изложить в редакции:

Примеры условных обозначений (редакция Изменения №2)
Описание исполненияУсловное обозначение
Труба мерной длины 5000 мм, диаметром 300 мм, класса ЛА, под укороченную манжету 1-Б-2
с внутренним и наружным покрытиемТруба ЧШ 1-Б-2 – 300х5000 ЛА ТУ 14-161-183-2000
то же, немерной длиныТруба ЧШ 1-Б-2 – 300 ЛА ТУ 14-161-183-2000
то же, без покрытияТруба ЧШ (БП) 1-Б-2 – 300 ЛА ТУ 14-161-183-2000
то же, с наружным покрытиемТруба ЧШ (НП) 1-Б-2 – 300 ЛА ТУ 14-161-183-2000
то же, с внутренним цементно-песчаным покрытиемТруба ЧШЦ 1-Б-2 – 300 ЛА ТУ 14-161-183-2000
то же, без наружного покрытияТруба ЧШЦ (БП) 1-Б-2 – 300 ЛА ТУ 14-161-183-2000
Труба мерной длины 5000 мм, диаметром 400 мм, класса А, под манжету с «ласточкиным хвостом» Б-2
с внутренним и наружным покрытиемТруба ЧШ Б-2 – 400х5000 А ТУ 14-161-183-2000
то же, немерной длиныТруба ЧШ Б-2 – 400 А ТУ 14-161-183-2000
то же, без покрытияТруба ЧШ (БП) Б-2 – 400 А ТУ 14-161-183-2000
то же, с наружным покрытиемТруба ЧШ (НП) Б-2 – 400 А ТУ 14-161-183-2000
то же, с внутренним цементно-песчаным покрытиемТруба ЧШЦ Б-2 – 400 А ТУ 14-161-183-2000
то же, без наружного покрытияТруба ЧШЦ (БП) Б-2 – 400 А ТУ 14-161-183-2000
Труба мерной длины 5000 мм, диаметром 500 мм, класса ЛА, под сальниковую манжету
с внутренним и наружным покрытиемТруба ЧШ С 500х5000 ЛА ТУ 14-161-183-2000
то же, немерной длиныТруба ЧШ С 500 ЛА ТУ 14-161-183-2000
то же, без покрытияТруба ЧШ (БП) С 500 ЛА ТУ 14-161-183-2000
то же, с наружным покрытиемТруба ЧШ (НП) С 500 ЛА ТУ 14-161-183-2000
то же, с внутренним цементно-песчаным покрытиемТруба ЧШЦ С 500 ЛА ТУ 14-161-183-2000
то же, без наружного покрытияТруба ЧШЦ (БП) С 500 ЛА ТУ 14-161-183-2000
Труба мерной длины 4000 мм, диаметром 200 мм, под сальниковую манжету
с наружным и внутренним покрытиемТруба ЧШМ 200х4000 ТУ 14-161-183-2000
то же, немерной длиныТруба ЧШМ 200 ТУ 14-161-183-2000
то же, без покрытияТруба ЧШ (БП) М 200 ТУ 14-161-183-2000
то же, с наружным покрытиемТруба ЧШ (НП) М 200 ТУ 14-161-183-2000
то же, с внутренним цементно-песчаным покрытиемТруба ЧШЦМ 200 ТУ 14-161-183-2000
то же, без наружного покрытияТруба ЧШЦ (БП) М 200 ТУ 14-161-183-2000
Труба мерной длины 5000 мм, диаметром 500 мм, класса А, с соединением под зачеканку
с наружным и внутренним покрытиемТруба ЧШГ 500х5000 А ТУ 14-161-183-2000
то же, немерной длиныТруба ЧШГ 500 А ТУ 14-161-183-2000
то же, без покрытияТруба ЧШГ (БП) 500 А ТУ 14-161-183-2000
то же, с наружным покрытиемТруба ЧШГ (НП) 500 А ТУ 14-161-183-2000
то же, с внутренним цементно-песчаным покрытиемТруба ЧШГЦ 500 А ТУ 14-161-183-2000
то же, без наружного покрытияТруба ЧШГЦ (БП) 500 А ТУ 14-161-183-2000
Патрубок мерной длины 3000 мм, с условным проходом 200 мм
с наружным и внутренним покрытиемПатрубок ЧШ 200х3000 ТУ 14-161-183-2000
то же, немерной длиныПатрубок ЧШ 200 ТУ 14-161-183-2000
то же, без покрытияПатрубок ЧШ (БП) 200 ТУ 14-161-183-2000
то же, с наружным покрытиемПатрубок ЧШ (НП) 200 ТУ 14-161-183-2000
то же, с внутренним цементно-песчаным покрытиемПатрубок ЧШЦ 200 ТУ 14-161-183-2000
то же, без наружного покрытияПатрубок ЧШЦ (БП) 200 ТУ 14-161-183-2000

10. Раздел 2, пункт 2.1.1 — содержание химических элементов в редакции: углерод — 3,2–3,9%; кремний — 2,0–4,0%; марганец — 0,1–0,8%; фосфор — не более 0,2%; сера — не более 0,015%; хром — не более 0,12%; магний остаточный — 0,01–0,05%.

11. Раздел 2, пункт 2.1.2 изложить в новой редакции: «Твёрдость металла в сечении стенки труб, переходных патрубков, соединительных деталей не должна превышать 260 НВ».

12. Раздел 2, пункт 2.1.5, первое предложение: «Трубы и патрубки должны выдерживать испытательное гидравлическое давление, приведённое в таблице 3».

13. Раздел 2, таблицу 3 изложить в новой редакции:

Условный проход, Ду, ммИспытательное гидравлическое давление, кгс/см2, для труб всех классов
до 300 вкл.40
свыше 300 до 600 вкл.35
свыше 60030

14. Раздел 2, пункт 2.1.6 изложить в новой редакции: «На наружной и внутренней поверхностях труб Ду 100–300 мм и переходных патрубков допускаются пороки, обусловленные способом производства и не влияющие на герметичность труб и патрубков при гидравлическом испытании. Допускается ремонт труб и патрубков заваркой при условии проведения повторных гидравлических испытаний. На соединительных деталях не допускаются дефекты в виде трещин и неслитин. На наружной и внутренней поверхностях труб Ду 400–1000 мм допускаются пороки, обусловленные способом производства, вызывающие местные утонения стенок, не выводящие их толщину за пределы минимальных значений класса ОТ и не влияющие на герметичность труб при гидравлическом испытании».

15. Раздел 2, пункт 2.1.11, последнее предложение: «Трубы диаметром 100, 150, 200, 250, 300, 500, 600, 700, 900, 1000 мм комплектуются уплотнительными манжетами сальникового типа и соединительными деталями».

16. Раздел 2, пункт 2.1.12, таблицу 4 дополнить в редакции:

Условный проходСоединительная детальКоличество, шт.
100 ммМуфта1
Фланец накидной1
Стопорное кольцо1
Болт4
150 ммМуфта1
Фланец накидной1
Стопорное кольцо1
Болт4
200 ммМуфта1
Фланец накидной1
Стопорное кольцо1
Болт6
250 ммМуфта1
Фланец накидной1
Стопорное кольцо1
Болт8
300 ммМуфта1
Фланец накидной1
Стопорное кольцо1
Болт8

17. Раздел 2, пункт 2.2.3.1, второе предложение: «Значение прочности ЦПП (после 3-суточной выдержки) при отгрузке труб потребителю должно составлять не менее 30,0 МПа (300 кгс/см²)».

18–20. Раздел 3, пункты 3.1–3.3 изложить в новых редакциях (учитывают переходные патрубки: партия — из труб, патрубков и деталей одного размера и класса; количество соединительных деталей в партии определяется объёмом плавки; осмотру и обмеру подвергается каждая труба, патрубок и комплект деталей; проверка твёрдости, микроструктуры и механических свойств — на одной трубе от партии, химического состава — на пробе металла).

21–27. Раздел 4: пункты 4.1, 4.2, 4.5, 4.7, 4.9, 4.10, 4.11 изложить в новых редакциях с учётом переходных патрубков; ультразвуковой контроль формы графита производится по методике завода-изготовителя на 100% партии; контроль химического состава — по ГОСТ 27611.

28. Раздел 5, пункт 5.2 изложить в новой редакции: «На торцевой поверхности раструба каждой трубы должны быть отлиты: товарный знак предприятия-изготовителя; условный проход; тип манжеты и год изготовления; ЧШ или ЧШГ. В дополнение — обозначение (ЦП) и толщина покрытия, дата нанесения ЦПП на наружной поверхности трубы краской. Допускается маркировка труб краской на наружной поверхности трубы».

29. Раздел 5 дополнить пунктом 5.5: «Поставка манжет и соединительных деталей производится в ящиках. Допускается поставка без упаковки (если не оговорено в заказе). Для труб Ду 100–300 мм допускается монтаж соединительных деталей на трубу».

30. Приложение 1: в таблицах 1а, 2а, 3а, 4а для труб Ду 900 мм заменить размер наружного диаметра трубы 948 мм на 945 мм.

31. Таблицу к чертежу 5 дополнить в редакции:

Условныйп роходДн, ммД, ммД1, ммL, мм
700738970908120

32. Таблицу к чертежу 9 изложить в новой редакции:

Ду, ммД1, ммД2, ммВ, ммh, мм
5005265804627
6006296834627
7007367944829
90094410085232
1000104611165235

33. В таблице 4а (Изменение №1) для Ду 900 мм заменить размер наружного диаметра трубы 948 мм на 945 мм.

34. Изменение №1, раздел 2, пункт 2.1.3, первое предложение: «Механические свойства металла труб и переходных патрубков должны соответствовать указанным в таблице 1».

35. Из приложения 2 исключить: ГОСТ 22536.2-87, ГОСТ 22536.3-88, ГОСТ 22536.5-87.

36. Приложения 2 и 3: исключить ссылку на ГОСТ 2874-82 (утратил силу на территории Российской Федерации).

37. Приложение 2 дополнить: ТУ 38 105 895-90 «Кольца резиновые для чугунных напорных труб»; ГОСТ 10007-80 «Фторопласт-4. Технические условия»; ГОСТ 27611-88 «Чугун. Метод фотоэлектрического спектрального анализа».

38. Приложение 3 дополнить позициями 9–10 (кольца резиновые, фторопласт-4) — см. раздел «Приложение 3».

39. Таблицы к чертежам 3 и 4 дополнить примечанием: «размеры Д2 факультативны и указаны для справок».

Чертежи, введённые Изменением №2

Труба с раструбом под фторопластовую манжету сальникового типа (Ду 100–300 мм), черт. 10

Черт. 10 — труба с раструбом под фторопластовую манжету сальникового типа
Черт. 10 — труба с раструбом под фторопластовую манжету сальникового типа
ДуДн, ммl3, ммL, ммn, ммl, ммf, ммМасса 1 п.м., кг
100 85+2,0500-30001,5+0,69+2,0 -0,03+1,0 -0,020,2
150169+1,0 -4,790+2,0500-30002,0+0,69+2,0 -0,03+1,0 -0,032,7
200221+1,0 -4,8100+3,0 -2,0500-30003,0+0,612+2,0 -0,04+1,5 -0,047,4
250273+1,0 -4,9105+3,0 -2,6500-30003,0+0,612+2,0 -0,04+1,5 -0,064,0
300325+1,0 -5,0110+3,0 -2,6500-30003,0+0,612+2,0 -0,04+1,5 -0,082,8

Переходной патрубок для труб с условным проходом Ду 100, 150, 200, 250 и 300 мм, черт. 11

Черт. 11 — переходной патрубок
Черт. 11 — переходной патрубок
Ду, ммД1, ммД2, ммД3, ммh, ммМасса, кг
100117144140,6120,080
150168198194,6120,140
200220,5250245,8150,207
250273304299,8150,276
300323353348,8150,333
  • * — размер для справок;
  • на поверхности изделия дефекты в виде несплошности, трещин, подрезов и раковин не допускаются.

Уплотнительное кольцо, черт. 12

Черт. 12 — уплотнительное кольцо
Черт. 12 — уплотнительное кольцо
Подбор по ТУ

Нужна поставка труб по ТУ 14-161-183-2000?

Поможем подобрать класс, тип соединения и вид покрытия под ваш проект. Работаем со склада и под заказ.

Связаться с инженером
