Чугунная муфта с двумя раструбами для соединения гладких концов труб в раструбном трубопроводе.
Все типоразмеры ДР в наличии на складе. Изготовление под заказ — от 5 рабочих дней.

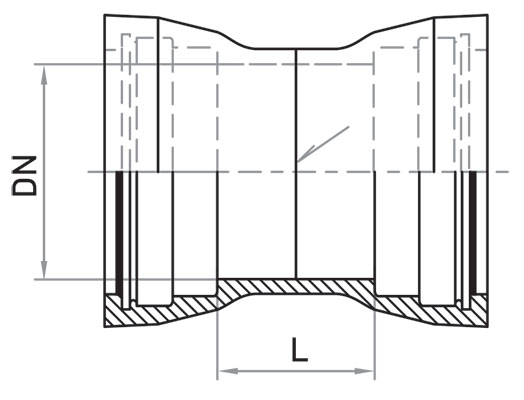

Габаритный чертёж Двойного раструба ДР. Полные размеры по каждому DN — в таблицах ниже.
Размеры по международному стандарту ISO 2531.
| Типоразмер | DN | L, мм | Кол-во |
|---|---|---|---|
| ДР 80 ИСО | 80 | 160 | − + |
| ДР 100 ИСО | 100 | 160 | − + |
| ДР 125 ИСО | 125 | 165 | − + |
| ДР 150 ИСО | 150 | 165 | − + |
| ДР 200 ИСО | 200 | 170 | − + |
| ДР 250 ИСО | 250 | 175 | − + |
| ДР 300 ИСО | 300 | 180 | − + |
| ДР 350 ИСО | 350 | 185 | − + |
| ДР 400 ИСО | 400 | 190 | − + |
| ДР 500 ИСО | 500 | 200 | − + |
| ДР 600 ИСО | 600 | 210 | − + |
| ДР 700 ИСО | 700 | 220 | − + |
| ДР 800 ИСО | 800 | 230 | − + |
| ДР 900 ИСО | 900 | 240 | − + |
| ДР 1000 ИСО | 1000 | 250 | − + |
| ДР 1200 ИСО | 1200 | 270 | − + |
Размеры по ГОСТ. Допустимые отклонения — по техническим условиям завода-изготовителя.
| Типоразмер | DN | L, мм | Кол-во |
|---|---|---|---|
| ДР 80 ГОСТ | 80 | 20 | − + |
| ДР 100 ГОСТ | 100 | 20 | − + |
| ДР 125 ГОСТ | 125 | 20 | − + |
| ДР 150 ГОСТ | 150 | 20 | − + |
| ДР 200 ГОСТ | 200 | 20 | − + |
| ДР 250 ГОСТ | 250 | 20 | − + |
| ДР 300 ГОСТ | 300 | 20 | − + |
| ДР 350 ГОСТ | 350 | 20 | − + |
| ДР 400 ГОСТ | 400 | 20 | − + |
| ДР 500 ГОСТ | 500 | 30 | − + |
| ДР 600 ГОСТ | 600 | 30 | − + |
| ДР 700 ГОСТ | 700 | 30 | − + |
| ДР 800 ГОСТ | 800 | 30 | − + |
| ДР 900 ГОСТ | 900 | 40 | − + |
| ДР 1000 ГОСТ | 1000 | 40 | − + |
| ДР 1200 ГОСТ | 1200 | 50 | − + |
Чугунная муфта с двумя раструбами для соединения гладких концов труб в раструбном трубопроводе.
Изготавливается из высокопрочного чугуна с шаровидным графитом (ВЧШГ) или серого чугуна СЧ 15/СЧ 20 по ГОСТ 5525-2023 и ТУ 41-000-001. Антикоррозионное покрытие — битумное (БТ) по ГОСТ 18599 или эпоксидное (ЭП) по техническим условиям. По запросу возможно изготовление с нестандартными типоразмерами и фланцами по чертежам заказчика.
