Чугунная фасонная часть для установки пожарного гидранта на водопроводной сети. Применяется на магистралях водоснабжения, в колодцах и камерах. Фланцевое соединение по ГОСТ 33259-2015.
Все типоразмеры ППФ в наличии на складе. Изготовление под заказ — от 5 рабочих дней.

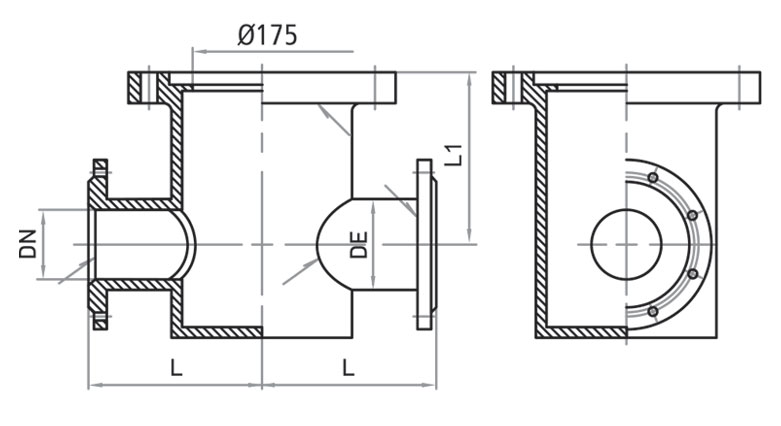

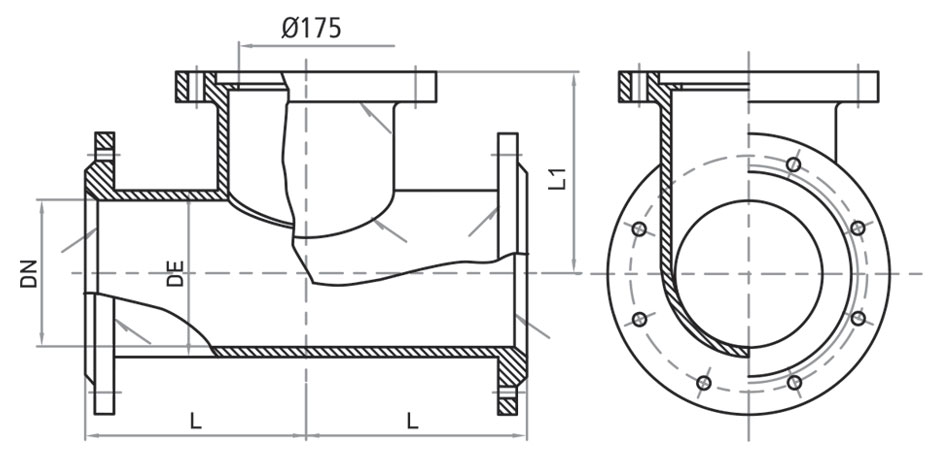

Габаритные чертежи Подставки пожарной фланцевой ППФ для DN 100 и DN 150. Полные размеры по каждому DN — в таблицах ниже.
| Типоразмер | DN | DE | L | L1 | Кол-во |
|---|---|---|---|---|---|
| ППФ 100 | 100 | 118+1,0−2,8 | 200 | 225 | − + |
| ППФ 125 | 125 | 144+1,0−2,8 | 250 | 250 | − + |
| ППФ 150 | 150 | 170+1,0−2,8 | 250 | 250 | − + |
| ППФ 200 | 200 | 222+1,0−2,8 | 300 | 275 | − + |
| ППФ 250 | 250 | 274+1,0−2,8 | 300 | 300 | − + |
| ППФ 300 | 300 | 326+1,0−2,8 | 300 | 325 | − + |
| ППФ 350 | 350 | 378+1,0−2,8 | 300 | 325 | − + |
| ППФ 400 | 400 | 429+1,0−2,8 | 300 | 380 | − + |
| ППФ 450 | 450 | 480+1,0−2,8 | 300 | 380 | − + |
| ППФ 500 | 500 | 532+1,0−2,8 | 300 | 430 | − + |
| ППФ 600 | 600 | 635+1,0−2,8 | 300 | 480 | − + |
Чугунная фасонная часть для установки пожарного гидранта на водопроводной сети. Применяется на магистралях водоснабжения, в колодцах и камерах. Фланцевое соединение по ГОСТ 33259-2015.
Изготавливается из высокопрочного чугуна с шаровидным графитом (ВЧШГ) или серого чугуна СЧ 15/СЧ 20 по ГОСТ 5525-2023 и ТУ 41-000-001. Антикоррозионное покрытие — битумное (БТ) по ГОСТ 18599 или эпоксидное (ЭП) по техническим условиям. По запросу возможно изготовление с нестандартными типоразмерами и фланцами по чертежам заказчика.
