Отвод фланцевый (ОФ)

Чугунный фланцевый отвод для поворота трубопровода на угол 10°, 15°, 30°, 45° или 60°.

Материал: серый чугун СЧ 15/СЧ 20, высокопрочный чугун ВЧ 40
Покрытие: антикоррозионное битумное или цинковое
Рабочее давление: до 1,6 МПа
Температура: до +120 °C
Соединение: Фланцевые
Стандарт: ТУ 41-000-001 и ГОСТ 5525-2023

Скачать каталог PDF

Отгрузка: со склада в Москве от 1 рабочего дня. Доставка автотранспортом и ЖД по всей России.

Типоразмеры

Доступные типоразмеры ОФ

Все типоразмеры ОФ в наличии на складе. Изготовление под заказ — от 5 рабочих дней.

Отвод фланцевый ОФ — поворот трубопровода на угол 10°, 15°, 30°, 45° или 60°. По запросу возможно изготовление с шагом 1° от 5° до 89°.

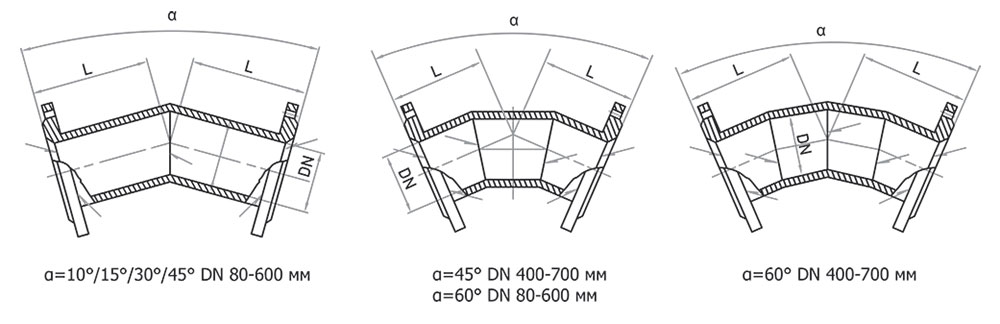

Габаритный чертёж Отвода фланцевого ОФ. Полные размеры по каждому DN — в таблицах ниже.

Размеры L (мм) по углам поворота

Строительная длина L для каждого DN и угла поворота. По запросу — изготовление с шагом 1° от 5° до 89°. Допустимые отклонения — по ТУ завода-изготовителя.

ОФ α = 10°

Типоразмер	DN	L	Кол-во
ОФ 80 α=10° ГОСТ	80	125	− +
ОФ 100 α=10° ГОСТ	100	166	− +
ОФ 125 α=10° ГОСТ	125	150	− +
ОФ 150 α=10° ГОСТ	150	205	− +
ОФ 200 α=10° ГОСТ	200	245	− +
ОФ 250 α=10° ГОСТ	250	245	− +
ОФ 300 α=10° ГОСТ	300	245	− +
ОФ 350 α=10° ГОСТ	350	191	− +
ОФ 400 α=10° ГОСТ	400	326	− +
ОФ 500 α=10° ГОСТ	500	414	− +
ОФ 600 α=10° ГОСТ	600	446	− +
ОФ 700 α=10° ГОСТ	700	485	− +

ОФ α = 15°

Типоразмер	DN	L	Кол-во
ОФ 80 α=15° ГОСТ	80	125	− +
ОФ 100 α=15° ГОСТ	100	167	− +
ОФ 125 α=15° ГОСТ	125	150	− +
ОФ 150 α=15° ГОСТ	150	206	− +
ОФ 200 α=15° ГОСТ	200	246	− +
ОФ 250 α=15° ГОСТ	250	246	− +
ОФ 300 α=15° ГОСТ	300	246	− +
ОФ 350 α=15° ГОСТ	350	210	− +
ОФ 400 α=15° ГОСТ	400	327	− +
ОФ 500 α=15° ГОСТ	500	416	− +
ОФ 600 α=15° ГОСТ	600	448	− +
ОФ 700 α=15° ГОСТ	700	488	− +

ОФ α = 30°

Типоразмер	DN	L	Кол-во
ОФ 80 α=30° ГОСТ	80	126	− +
ОФ 100 α=30° ГОСТ	100	169	− +
ОФ 125 α=30° ГОСТ	125	150	− +
ОФ 150 α=30° ГОСТ	150	209	− +
ОФ 200 α=30° ГОСТ	200	249	− +
ОФ 250 α=30° ГОСТ	250	249	− +
ОФ 300 α=30° ГОСТ	300	249	− +
ОФ 350 α=30° ГОСТ	350	145	− +
ОФ 400 α=30° ГОСТ	400	331	− +
ОФ 500 α=30° ГОСТ	500	422	− +
ОФ 600 α=30° ГОСТ	600	454	− +
ОФ 700 α=30° ГОСТ	700	494	− +

ОФ α = 45°

Типоразмер	DN	L	Кол-во
ОФ 80 α=45° ГОСТ	80	129	− +
ОФ 100 α=45° ГОСТ	100	172	− +
ОФ 125 α=45° ГОСТ	125	150	− +
ОФ 150 α=45° ГОСТ	150	214	− +
ОФ 200 α=45° ГОСТ	200	255	− +
ОФ 250 α=45° ГОСТ	250	255	− +
ОФ 300 α=45° ГОСТ	300	255	− +
ОФ 350 α=45° ГОСТ	350	298	− +
ОФ 400 α=45° ГОСТ	400	340	− +
ОФ 500 α=45° ГОСТ	500	433	− +
ОФ 600 α=45° ГОСТ	600	466	− +
ОФ 700 α=45° ГОСТ	700	507	− +

ОФ α = 60°

Типоразмер	DN	L	Кол-во
ОФ 80 α=60° ГОСТ	80	166	− +
ОФ 100 α=60° ГОСТ	100	184	− +
ОФ 125 α=60° ГОСТ	125	150	− +
ОФ 150 α=60° ГОСТ	150	199	− +
ОФ 200 α=60° ГОСТ	200	212	− +
ОФ 250 α=60° ГОСТ	250	227	− +
ОФ 300 α=60° ГОСТ	300	243	− +
ОФ 350 α=60° ГОСТ	350	298	− +
ОФ 400 α=60° ГОСТ	400	298	− +
ОФ 500 α=60° ГОСТ	500	366	− +
ОФ 600 α=60° ГОСТ	600	426	− +
ОФ 700 α=60° ГОСТ	700	528	− +

Выберите количество в любой из таблиц
