Патрубок с фланцем и раструбом для соединения фланцевой и раструбной части трубопровода.
Все типоразмеры ПФР в наличии на складе. Изготовление под заказ — от 5 рабочих дней.
ПФР — патрубок фланец-раструб. Тайтон и фиксированное соединение.

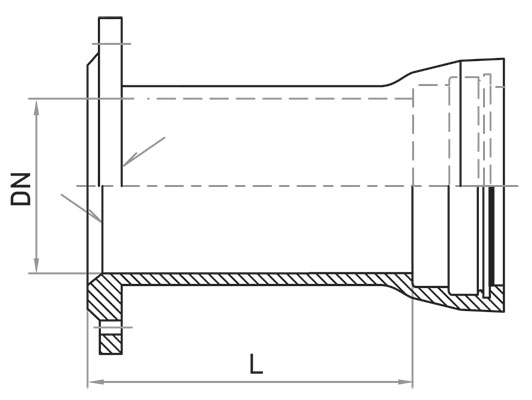

Габаритный чертёж Патрубка фланец-раструб ПФР. Полные размеры по каждому DN — в таблицах ниже.
Строительная длина L по международному стандарту ISO 2531. Фланец стандартно под PN10.
| Типоразмер | DN | L | Кол-во |
|---|---|---|---|
| ПФР 80 ИСО | 80 | 130 | − + |
| ПФР 100 ИСО | 100 | 130 | − + |
| ПФР 125 ИСО | 125 | 135 | − + |
| ПФР 150 ИСО | 150 | 135 | − + |
| ПФР 200 ИСО | 200 | 140 | − + |
| ПФР 250 ИСО | 250 | 145 | − + |
| ПФР 300 ИСО | 300 | 150 | − + |
| ПФР 350 ИСО | 350 | 155 | − + |
| ПФР 400 ИСО | 400 | 160 | − + |
| ПФР 500 ИСО | 500 | 170 | − + |
| ПФР 600 ИСО | 600 | 180 | − + |
| ПФР 700 ИСО | 700 | 190 | − + |
| ПФР 800 ИСО | 800 | 200 | − + |
| ПФР 900 ИСО | 900 | 210 | − + |
| ПФР 1000 ИСО | 1000 | 220 | − + |
| ПФР 1100 ИСО | 1100 | 230 | − + |
| ПФР 1200 ИСО | 1200 | 240 | − + |
| ПФР 1400 ИСО | 1400 | 310 | − + |
| ПФР 1500 ИСО | 1500 | 330 | − + |
| ПФР 1600 ИСО | 1600 | 330 | − + |
| ПФР 1800 ИСО | 1800 | 350 | − + |
| ПФР 2000 ИСО | 2000 | 370 | − + |
| ПФР 2200 ИСО | 2200 | 390 | − + |
| ПФР 2400 ИСО | 2400 | 410 | − + |
| ПФР 2800 ИСО | 2800 | 480 | − + |
Строительная длина L по ГОСТ. Исполнение по ГОСТ предусмотрено для DN 80–1000. Для DN ≥ 1100 — только исполнение по ИСО (см. таблицу выше).
| Типоразмер | DN | L | Кол-во |
|---|---|---|---|
| ПФР 80 ГОСТ | 80 | 100 | − + |
| ПФР 100 ГОСТ | 100 | 100 | − + |
| ПФР 125 ГОСТ | 125 | 100 | − + |
| ПФР 150 ГОСТ | 150 | 100 | − + |
| ПФР 200 ГОСТ | 200 | 100 | − + |
| ПФР 250 ГОСТ | 250 | 150 | − + |
| ПФР 300 ГОСТ | 300 | 150 | − + |
| ПФР 350 ГОСТ | 350 | 150 | − + |
| ПФР 400 ГОСТ | 400 | 150 | − + |
| ПФР 500 ГОСТ | 500 | 150 | − + |
| ПФР 600 ГОСТ | 600 | 250 | − + |
| ПФР 700 ГОСТ | 700 | 250 | − + |
| ПФР 800 ГОСТ | 800 | 250 | − + |
| ПФР 900 ГОСТ | 900 | 300 | − + |
| ПФР 1000 ГОСТ | 1000 | 300 | − + |
Патрубок с фланцем и раструбом для соединения фланцевой и раструбной части трубопровода.
Изготавливается из высокопрочного чугуна с шаровидным графитом (ВЧШГ) или серого чугуна СЧ 15/СЧ 20 по ГОСТ 5525-2023 и ТУ 41-000-001. Антикоррозионное покрытие — битумное (БТ) по ГОСТ 18599 или эпоксидное (ЭП) по техническим условиям. По запросу возможно изготовление с нестандартными типоразмерами и фланцами по чертежам заказчика.
