Обратный клапан (ОК)

Чугунный обратный клапан с шаровидным затвором для автоматического предотвращения обратного потока рабочей среды в трубопроводе. Применяется на магистралях водоснабжения, канализации и теплоснабжения.

Материал: серый чугун СЧ 15/СЧ 20, высокопрочный чугун ВЧ 40
Наружное покрытие: цинковое покрытие и краска на основе синтетической смолы либо эпоксидная краска; краска на основе синтетической смолы; эпоксидная краска
Внутреннее покрытие: цементно-песчаное покрытие (ЦПП); краска на основе синтетической смолы; эпоксидная краска; без покрытия
Рабочее давление: PN 10 / PN 16 (1,0 / 1,6 МПа)
Температура: до +120 °C
Соединение: Фланцевое
Стандарт: ТУ 41-000-001 и ГОСТ 5525-2023

Скачать каталог PDF

Отгрузка: со склада в Москве от 1 рабочего дня. Доставка автотранспортом и ЖД по всей России.

Типоразмеры

Доступные типоразмеры ОК

Обратные клапаны ОК DN 50–300 в наличии на складе. Изготовление под заказ — от 5 рабочих дней.

Единицей товара является типоразмер ОК DN + PN. Для DN 50–150 размеры одинаковы для PN 10 и PN 16 — это разные SKU. Для DN 200, 250, 300 значения габаритов и крепёжных отверстий различаются.

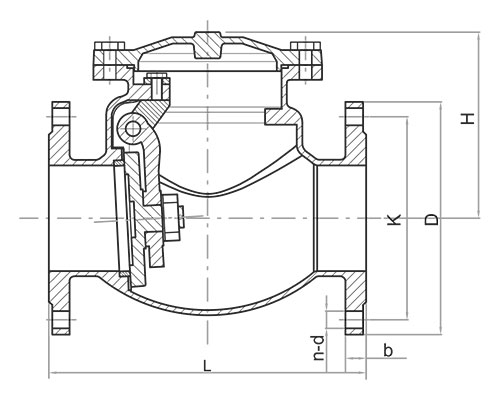

Габаритный чертёж ОК. Полные размеры по каждому DN — в таблицах ниже.

DN 50

Типоразмер	DN	L	H	D	K	b	n — d	Кол-во
ОК 50 PN10	50	200	140	165	125	19	4 — 19	− +
ОК 50 PN16	50	200	140	165	125	19	4 — 19	− +

DN 65

Типоразмер	DN	L	H	D	K	b	n — d	Кол-во
ОК 65 PN10	65	240	150	185	145	19	4 — 19	− +
ОК 65 PN16	65	240	150	185	145	19	4 — 19	− +

DN 80

Типоразмер	DN	L	H	D	K	b	n — d	Кол-во
ОК 80 PN10	80	260	160	200	160	19	8 — 19	− +
ОК 80 PN16	80	260	160	200	160	19	8 — 19	− +

DN 100

Типоразмер	DN	L	H	D	K	b	n — d	Кол-во
ОК 100 PN10	100	300	180	220	180	19	8 — 19	− +
ОК 100 PN16	100	300	180	220	180	19	8 — 19	− +

DN 125

Типоразмер	DN	L	H	D	K	b	n — d	Кол-во
ОК 125 PN10	125	350	200	250	210	19	8 — 19	− +
ОК 125 PN16	125	350	200	250	210	19	8 — 19	− +

DN 150

Типоразмер	DN	L	H	D	K	b	n — d	Кол-во
ОК 150 PN10	150	400	225	285	240	19	8 — 23	− +
ОК 150 PN16	150	400	225	285	240	19	8 — 23	− +

DN 200

Типоразмер	DN	L	H	D	K	b	n — d	Кол-во
ОК 200 PN10	200	500	270	340	295	20	8 — 23	− +
ОК 200 PN16	200	500	270	340	295	20	12 — 23	− +

DN 250

Типоразмер	DN	L	H	D	K	b	n — d	Кол-во
ОК 250 PN10	250	600	320	400	350	22	12 — 23	− +
ОК 250 PN16	250	600	320	400	355	22	12 — 28	− +

DN 300

Типоразмер	DN	L	H	D	K	b	n — d	Кол-во
ОК 300 PN10	300	700	390	455	400	24.5	12 — 23	− +
ОК 300 PN16	300	700	390	455	410	24.5	12 — 28	− +

Выберите количество в любой из таблиц

Применение

Описание и назначение ОК

Чугунный обратный клапан с шаровидным затвором предназначен для автоматического предотвращения обратного потока рабочей среды в трубопроводах водоснабжения, канализации и теплоснабжения. Клапан пропускает поток в прямом направлении и автоматически закрывается при его прекращении или изменении направления.

Изготавливается из высокопрочного чугуна с шаровидным графитом (ВЧШГ) или серого чугуна СЧ 15/СЧ 20 по ГОСТ 5525-2023 и ТУ 41-000-001. Антикоррозионное покрытие — битумное (БТ) по ГОСТ 18599 или эпоксидное (ЭП) по техническим условиям. По запросу возможно изготовление с нестандартными типоразмерами и фланцами по чертежам заказчика.
