Демонтажная (монтажная) вставка (ДВ)

Демонтажная вставка для компенсации монтажных зазоров между фланцами при установке/замене арматуры. Регулируемая длина.

Материал: серый чугун СЧ 15/СЧ 20, высокопрочный чугун ВЧ 40

Наружное покрытие: эпоксидная краска

Внутреннее покрытие: эпоксидная краска

Рабочее давление: до 1,6 МПа

Температура: до +120 °C

Соединение: Фланцевые

Стандарт: ТУ 41-000-001 и ГОСТ 5525-2023

Отгрузка: со склада в Москве от 1 рабочего дня. Доставка автотранспортом и ЖД по всей России.

Типоразмеры

Доступные типоразмеры ДВ

Все типоразмеры ДВ в наличии на складе. Изготовление под заказ — от 5 рабочих дней.

Демонтажная (монтажная) вставка для компенсации монтажных зазоров между фланцами при установке/замене арматуры. Диапазон регулировки ±50 мм. По запросу возможно изготовление с нестандартными типоразмерами по чертежам заказчика.

ДВ DN 50

Демонтажная (монтажная) вставка (ДВ) — чертёж

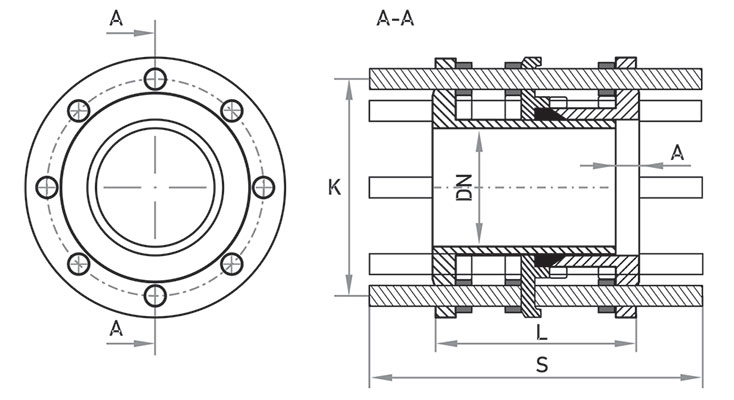

Габаритный чертёж Демонтажной вставки ДВ. Полные размеры по каждому DN — в таблицах ниже.

Типоразмер	DN	PN	L	Δ регулировки	K	S	Кол-во шпилек	Резьба	Кол-во
ДВ 50	50	10	215	0 / -50	125	330	4	M16	− +
ДВ 50	50	16	215	0 / -50	125	330	4	M16	− +

ДВ DN 65

Типоразмер	DN	PN	L	Δ регулировки	K	S	Кол-во шпилек	Резьба	Кол-во
ДВ 65	65	10	215	0 / -50	145	330	4	M16	− +
ДВ 65	65	16	215	0 / -50	145	330	4	M16	− +

ДВ DN 80

Типоразмер	DN	PN	L	Δ регулировки	K	S	Кол-во шпилек	Резьба	Кол-во
ДВ 80	80	10	225	0 / -50	160	340	8	M16	− +
ДВ 80	80	16	225	0 / -50	160	340	8	M16	− +

ДВ DN 100

Типоразмер	DN	PN	L	Δ регулировки	K	S	Кол-во шпилек	Резьба	Кол-во
ДВ 100	100	10	225	0 / -50	180	340	8	M16	− +
ДВ 100	100	16	225	0 / -50	180	340	8	M16	− +

ДВ DN 125

Типоразмер	DN	PN	L	Δ регулировки	K	S	Кол-во шпилек	Резьба	Кол-во
ДВ 125	125	10	225	0 / -50	210	340	8	M16	− +
ДВ 125	125	16	225	0 / -50	210	340	8	M16	− +

ДВ DN 150

Типоразмер	DN	PN	L	Δ регулировки	K	S	Кол-во шпилек	Резьба	Кол-во
ДВ 150	150	10	225	0 / -50	240	350	8	M20	− +
ДВ 150	150	16	225	0 / -50	240	350	8	M20	− +

ДВ DN 200

Типоразмер	DN	PN	L	Δ регулировки	K	S	Кол-во шпилек	Резьба	Кол-во
ДВ 200	200	10	235	0 / -50	295	350	12	M20	− +
ДВ 200	200	16	235	0 / -50	295	350	12	M20	− +

ДВ DN 250

Типоразмер	DN	PN	L	Δ регулировки	K	S	Кол-во шпилек	Резьба	Кол-во
ДВ 250	250	10	250	0 / -50	350	370	12	M20	− +
ДВ 250	250	16	250	0 / -50	355	380	12	M24	− +

ДВ DN 300

Типоразмер	DN	PN	L	Δ регулировки	K	S	Кол-во шпилек	Резьба	Кол-во
ДВ 300	300	10	265	0 / -50	400	390	12	M20	− +
ДВ 300	300	16	265	0 / -50	410	400	12	M24	− +

ДВ DN 350

Типоразмер	DN	PN	L	Δ регулировки	K	S	Кол-во шпилек	Резьба	Кол-во
ДВ 350	350	10	265	0 / -50	460	400	16	M20	− +
ДВ 350	350	16	265	0 / -50	470	410	16	M24	− +

ДВ DN 400

Типоразмер	DN	PN	L	Δ регулировки	K	S	Кол-во шпилек	Резьба	Кол-во
ДВ 400	400	10	275	0 / -50	515	420	16	M24	− +
ДВ 400	400	16	275	0 / -50	525	430	16	M27	− +

ДВ DN 450

Типоразмер	DN	PN	L	Δ регулировки	K	S	Кол-во шпилек	Резьба	Кол-во
ДВ 450	450	10	295	0 / -50	565	435	20	M24	− +
ДВ 450	450	16	295	0 / -50	585	450	20	M27	− +

ДВ DN 500

Типоразмер	DN	PN	L	Δ регулировки	K	S	Кол-во шпилек	Резьба	Кол-во
ДВ 500	500	10	295	0 / -50	620	440	20	M24	− +
ДВ 500	500	16	295	0 / -50	650	460	20	M30	− +

ДВ DN 600

Типоразмер	DN	PN	L	Δ регулировки	K	S	Кол-во шпилек	Резьба	Кол-во
ДВ 600	600	10	315	0 / -50	725	460	20	M27	− +
ДВ 600	600	16	315	0 / -50	770	500	20	M33	− +

ДВ DN 700

Типоразмер	DN	PN	L	Δ регулировки	K	S	Кол-во шпилек	Резьба	Кол-во
ДВ 700	700	10	325	0 / -50	840	480	24	M27	− +
ДВ 700	700	16	325	0 / -50	840	500	24	M33	− +

ДВ DN 800

Типоразмер	DN	PN	L	Δ регулировки	K	S	Кол-во шпилек	Резьба	Кол-во
ДВ 800	800	10	340	0 / -50	950	530	24	M30	− +
ДВ 800	800	16	340	0 / -50	950	530	24	M36	− +

ДВ DN 900

Типоразмер	DN	PN	L	Δ регулировки	K	S	Кол-во шпилек	Резьба	Кол-во
ДВ 900	900	10	350	0 / -50	1050	540	28	M30	− +
ДВ 900	900	16	350	0 / -50	1050	545	28	M39	− +

ДВ DN 1000

Типоразмер	DN	PN	L	Δ регулировки	K	S	Кол-во шпилек	Резьба	Кол-во
ДВ 1000	1000	10	360	0 / -50	1160	560	28	M33	− +
ДВ 1000	1000	16	360	0 / -50	1170	580	28	M39	− +

ДВ DN 1200

Типоразмер	DN	PN	L	Δ регулировки	K	S	Кол-во шпилек	Резьба	Кол-во
ДВ 1200	1200	10	370	0 / -50	1380	590	32	M36	− +
ДВ 1200	1200	16	370	0 / -50	1390	620	32	M45	− +

ДВ DN 1400

Типоразмер	DN	PN	L	Δ регулировки	K	S	Кол-во шпилек	Резьба	Кол-во
ДВ 1400	1400	10	380	0 / -50	1590	630	36	M39	− +
ДВ 1400	1400	16	380	0 / -50	1590	700	36	M45	− +

ДВ DN 1600

Типоразмер	DN	PN	L	Δ регулировки	K	S	Кол-во шпилек	Резьба	Кол-во
ДВ 1600	1600	10	400	0 / -50	1820	630	40	M45	− +
ДВ 1600	1600	16	400	0 / -50	1820	700	40	M52	− +

ДВ DN 1800

Типоразмер	DN	PN	L	Δ регулировки	K	S	Кол-во шпилек	Резьба	Кол-во
ДВ 1800	1800	10	420	0 / -50	2020	730	44	M45	− +
ДВ 1800	1800	16	420	0 / -50	2020	730	44	M52	− +

ДВ DN 2000

Типоразмер	DN	PN	L	Δ регулировки	K	S	Кол-во шпилек	Резьба	Кол-во
ДВ 2000	2000	10	420	0 / -50	2230	690	48	M45	− +
ДВ 2000	2000	16	420	0 / -50	2230	730	48	M56	− +
