Отвод раструбный (ОР)

Чугунный отвод с раструбами для поворота трубопровода на угол 10°, 15°, 30°, 45° или 60°.

Материал: серый чугун СЧ 15/СЧ 20, высокопрочный чугун ВЧ 40
Наружное покрытие: цинковое покрытие и краска на основе синтетической смолы либо эпоксидная краска; краска на основе синтетической смолы; эпоксидная краска
Внутреннее покрытие: цементно-песчаное покрытие (ЦПП); краска на основе синтетической смолы; эпоксидная краска; без покрытия
Рабочее давление: до 1,6 МПа
Температура: до +120 °C
Соединение: Раструбные
Стандарт: ТУ 41-000-001 и ГОСТ 5525-2023

Отгрузка: со склада в Москве от 1 рабочего дня. Доставка автотранспортом и ЖД по всей России.

Типоразмеры

Доступные типоразмеры ОР

Все типоразмеры ОР в наличии на складе. Изготовление под заказ — от 5 рабочих дней.

ОР — отвод раструбный. Каталог содержит два исполнения: А (ИСО) и Б (ГОСТ). По запросу возможно изготовление с шагом 1° от 5° до 89°.

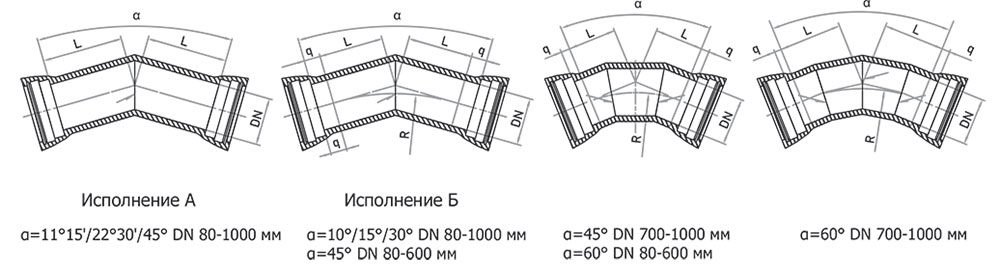

Габаритный чертёж Отвода раструбного ОР. Полные размеры по каждому DN — в таблицах ниже.

Исполнение по ИСО 2531 — строительная длина L (мм)

Размеры по международному стандарту ISO 2531. По запросу возможно изготовление с шагом 1° от 5° до 89°.

α = 11°15′

Типоразмер	DN	L, мм	Кол-во
ОР 80 α=11°15′ ИСО	80	30	− +
ОР 100 α=11°15′ ИСО	100	30	− +
ОР 150 α=11°15′ ИСО	150	35	− +
ОР 200 α=11°15′ ИСО	200	40	− +
ОР 250 α=11°15′ ИСО	250	50	− +
ОР 300 α=11°15′ ИСО	300	55	− +
ОР 400 α=11°15′ ИСО	400	65	− +
ОР 500 α=11°15′ ИСО	500	75	− +
ОР 600 α=11°15′ ИСО	600	85	− +
ОР 700 α=11°15′ ИСО	700	95	− +
ОР 800 α=11°15′ ИСО	800	110	− +
ОР 900 α=11°15′ ИСО	900	120	− +
ОР 1000 α=11°15′ ИСО	1000	130	− +

α = 22°30′

Типоразмер	DN	L, мм	Кол-во
ОР 80 α=22°30′ ИСО	80	40	− +
ОР 100 α=22°30′ ИСО	100	40	− +
ОР 150 α=22°30′ ИСО	150	55	− +
ОР 200 α=22°30′ ИСО	200	65	− +
ОР 250 α=22°30′ ИСО	250	75	− +
ОР 300 α=22°30′ ИСО	300	85	− +
ОР 400 α=22°30′ ИСО	400	110	− +
ОР 500 α=22°30′ ИСО	500	130	− +
ОР 600 α=22°30′ ИСО	600	150	− +
ОР 700 α=22°30′ ИСО	700	175	− +
ОР 800 α=22°30′ ИСО	800	195	− +
ОР 900 α=22°30′ ИСО	900	220	− +
ОР 1000 α=22°30′ ИСО	1000	240	− +

α = 45°

Типоразмер	DN	L, мм	Кол-во
ОР 80 α=45° ИСО	80	55	− +
ОР 100 α=45° ИСО	100	65	− +
ОР 150 α=45° ИСО	150	85	− +
ОР 200 α=45° ИСО	200	110	− +
ОР 250 α=45° ИСО	250	130	− +
ОР 300 α=45° ИСО	300	150	− +
ОР 400 α=45° ИСО	400	195	− +
ОР 500 α=45° ИСО	500	240	− +
ОР 600 α=45° ИСО	600	285	− +
ОР 700 α=45° ИСО	700	330	− +
ОР 800 α=45° ИСО	800	370	− +
ОР 900 α=45° ИСО	900	415	− +
ОР 1000 α=45° ИСО	1000	460	− +

Исполнение по ГОСТ — строительная длина L (мм)

Размеры по ГОСТ. По запросу возможно изготовление с шагом 1° от 5° до 89°. Допустимые отклонения — по техническим условиям завода-изготовителя.

α = 10°

Типоразмер	DN	L, мм	Кол-во
ОР 80 α=10° ГОСТ	80	30	− +
ОР 100 α=10° ГОСТ	100	30	− +
ОР 150 α=10° ГОСТ	150	35	− +
ОР 200 α=10° ГОСТ	200	40	− +
ОР 250 α=10° ГОСТ	250	50	− +
ОР 300 α=10° ГОСТ	300	55	− +
ОР 400 α=10° ГОСТ	400	65	− +
ОР 500 α=10° ГОСТ	500	75	− +
ОР 600 α=10° ГОСТ	600	85	− +
ОР 700 α=10° ГОСТ	700	95	− +
ОР 800 α=10° ГОСТ	800	110	− +
ОР 900 α=10° ГОСТ	900	120	− +
ОР 1000 α=10° ГОСТ	1000	130	− +

α = 15°

Типоразмер	DN	L, мм	Кол-во
ОР 80 α=15° ГОСТ	80	35	− +
ОР 100 α=15° ГОСТ	100	40	− +
ОР 150 α=15° ГОСТ	150	55	− +
ОР 200 α=15° ГОСТ	200	65	− +
ОР 250 α=15° ГОСТ	250	75	− +
ОР 300 α=15° ГОСТ	300	85	− +
ОР 400 α=15° ГОСТ	400	110	− +
ОР 500 α=15° ГОСТ	500	130	− +
ОР 600 α=15° ГОСТ	600	150	− +
ОР 700 α=15° ГОСТ	700	175	− +
ОР 800 α=15° ГОСТ	800	195	− +
ОР 900 α=15° ГОСТ	900	220	− +
ОР 1000 α=15° ГОСТ	1000	240	− +

α = 30°

Типоразмер	DN	L, мм	Кол-во
ОР 80 α=30° ГОСТ	80	35	− +
ОР 100 α=30° ГОСТ	100	65	− +
ОР 150 α=30° ГОСТ	150	70	− +
ОР 200 α=30° ГОСТ	200	100	− +
ОР 250 α=30° ГОСТ	250	105	− +
ОР 300 α=30° ГОСТ	300	110	− +
ОР 400 α=30° ГОСТ	400	150	− +
ОР 500 α=30° ГОСТ	500	170	− +
ОР 600 α=30° ГОСТ	600	195	− +
ОР 700 α=30° ГОСТ	700	220	− +
ОР 800 α=30° ГОСТ	800	245	− +
ОР 900 α=30° ГОСТ	900	270	− +
ОР 1000 α=30° ГОСТ	1000	300	− +

α = 45°

Типоразмер	DN	L, мм	Кол-во
ОР 80 α=45° ГОСТ	80	40	− +
ОР 100 α=45° ГОСТ	100	65	− +
ОР 150 α=45° ГОСТ	150	85	− +
ОР 200 α=45° ГОСТ	200	110	− +
ОР 250 α=45° ГОСТ	250	130	− +
ОР 300 α=45° ГОСТ	300	150	− +
ОР 400 α=45° ГОСТ	400	195	− +
ОР 500 α=45° ГОСТ	500	240	− +
ОР 600 α=45° ГОСТ	600	285	− +
ОР 700 α=45° ГОСТ	700	330	− +
ОР 800 α=45° ГОСТ	800	370	− +
ОР 900 α=45° ГОСТ	900	415	− +
ОР 1000 α=45° ГОСТ	1000	460	− +

α = 60°

Типоразмер	DN	L, мм	Кол-во
ОР 80 α=60° ГОСТ	80	55	− +
ОР 100 α=60° ГОСТ	100	70	− +
ОР 150 α=60° ГОСТ	150	100	− +
ОР 200 α=60° ГОСТ	200	130	− +
ОР 250 α=60° ГОСТ	250	155	− +
ОР 300 α=60° ГОСТ	300	180	− +
ОР 400 α=60° ГОСТ	400	235	− +
ОР 500 α=60° ГОСТ	500	290	− +
ОР 600 α=60° ГОСТ	600	345	− +
ОР 700 α=60° ГОСТ	700	405	− +
ОР 800 α=60° ГОСТ	800	450	− +
ОР 900 α=60° ГОСТ	900	510	− +
ОР 1000 α=60° ГОСТ	1000	575	− +

Выберите количество в любой из таблиц — значение уйдёт в корзину-заявку.
