Патрубок фланцевый с гладким концом, оснащённым анкером (кольцевая канавка). Применяется в местах, где требуется надёжная фиксация трубы без сварки.
Все типоразмеры ПФГа в наличии на складе. Изготовление под заказ — от 5 рабочих дней.

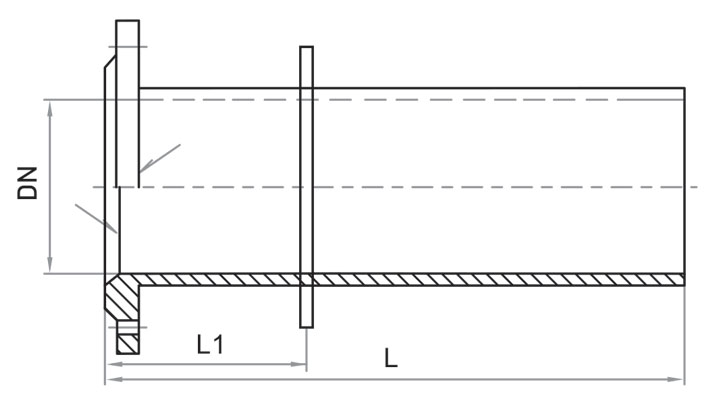

Габаритный чертёж Патрубка фланец-гладкий с анкером ПФГа. Полные размеры по каждому DN — в таблицах ниже.
| Типоразмер | DN | L | Кол-во |
|---|---|---|---|
| ПФГа 50 | 50 | 1000 | − + |
| ПФГа 80 | 80 | 1000 | − + |
| ПФГа 100 | 100 | 1000–1500 | − + |
| ПФГа 125 | 125 | 1000–1500 | − + |
| ПФГа 150 | 150 | 1000–1500 | − + |
| ПФГа 200 | 200 | 1000–1500 | − + |
| ПФГа 250 | 250 | 1000–1500 | − + |
| ПФГа 300 | 300 | 1000–1500 | − + |
| ПФГа 350 | 350 | 1000–1200 | − + |
| ПФГа 400 | 400 | 1000–1200 | − + |
| ПФГа 500 | 500 | 1000–1200 | − + |
| ПФГа 600 | 600 | 1000–1200 | − + |
| ПФГа 700 | 700 | 1000–1200 | − + |
| ПФГа 800 | 800 | 1000–1200 | − + |
| ПФГа 900 | 900 | 1000–1200 | − + |
| ПФГа 1000 | 1000 | 1000–1200 | − + |
Патрубок фланцевый с гладким концом, оснащённым анкером (кольцевая канавка). Применяется в местах, где требуется надёжная фиксация трубы без сварки.
Изготавливается из высокопрочного чугуна с шаровидным графитом (ВЧШГ) или серого чугуна СЧ 15/СЧ 20 по ГОСТ 5525-2023 и ТУ 41-000-001. Антикоррозионное покрытие — битумное (БТ) по ГОСТ 18599 или эпоксидное (ЭП) по техническим условиям. По запросу возможно изготовление с нестандартными типоразмерами и фланцами по чертежам заказчика.
