Тройник раструбный (ТР)

Чугунный тройник с раструбными соединениями. Применяется для разделения потока в раструбных трубопроводах.

Материал: серый чугун СЧ 15/СЧ 20, высокопрочный чугун ВЧ 40
Наружное покрытие: цинковое покрытие и краска на основе синтетической смолы либо эпоксидная краска; краска на основе синтетической смолы; эпоксидная краска
Внутреннее покрытие: цементно-песчаное покрытие (ЦПП); краска на основе синтетической смолы; эпоксидная краска; без покрытия
Рабочее давление: до 1,6 МПа
Температура: до +120 °C
Соединение: Раструбные
Стандарт: ТУ 41-000-001 и ГОСТ 5525-2023

Скачать каталог PDF

Отгрузка: со склада в Москве от 1 рабочего дня. Доставка автотранспортом и ЖД по всей России.

Типоразмеры

Доступные типоразмеры ТР

Все типоразмеры ТР в наличии на складе. Изготовление под заказ — от 5 рабочих дней.

ТР выпускаются в двух исполнениях — по ИСО 2531 и по ГОСТ. Выберите нужное исполнение ниже.

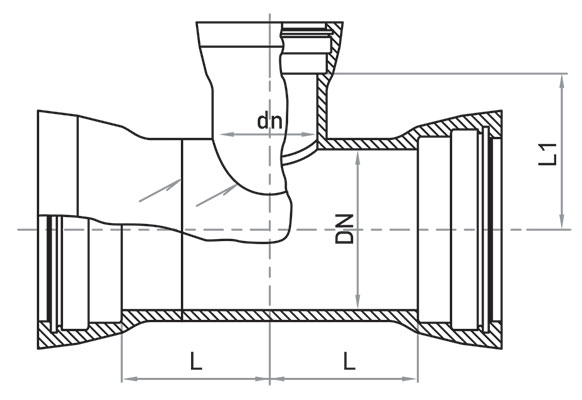

Габаритный чертёж Тройника раструбного ТР. Полные размеры по каждому DN — в таблицах ниже.

Исполнение по ИСО 2531

Размеры по международному стандарту ISO 2531.

ТР DN 80

Типоразмер	DN	dn	L	L1	Кол-во
ТР 80×80 ИСО	80	80	87,5	85	− +

ТР DN 100

Типоразмер	DN	dn	L	L1	Кол-во
ТР 100×80 ИСО	100	80	82,5	90	− +
ТР 100×100 ИСО	100	100	97,5	100	− +

ТР DN 150

Типоразмер	DN	dn	L	L1	Кол-во
ТР 150×80 ИСО	150	80	90	120	− +
ТР 150×100 ИСО	150	100	100	125	− +
ТР 150×150 ИСО	150	150	130	130	− +

ТР DN 200

Типоразмер	DN	dn	L	L1	Кол-во
ТР 200×80 ИСО	200	80	90	145	− +
ТР 200×100 ИСО	200	100	100	150	− +
ТР 200×150 ИСО	200	150	130	155	− +
ТР 200×200 ИСО	200	200	160	160	− +

ТР DN 250

Типоразмер	DN	dn	L	L1	Кол-во
ТР 250×80 ИСО	250	80	92,5	185	− +
ТР 250×100 ИСО	250	100	102,5	190	− +
ТР 250×150 ИСО	250	150	132,5	190	− +
ТР 250×200 ИСО	250	200	160	190	− +
ТР 250×250 ИСО	250	250	190	190	− +

ТР DN 300

Типоразмер	DN	dn	L	L1	Кол-во
ТР 300×80 ИСО	300	80	92,5	215	− +
ТР 300×100 ИСО	300	100	105	220	− +
ТР 300×150 ИСО	300	150	132,5	220	− +
ТР 300×200 ИСО	300	200	162,5	220	− +
ТР 300×250 ИСО	300	250	190	220	− +
ТР 300×300 ИСО	300	300	220	220	− +

ТР DN 400

Типоразмер	DN	dn	L	L1	Кол-во
ТР 400×80 ИСО	400	80	95	170	− +
ТР 400×100 ИСО	400	100	105	245	− +
ТР 400×150 ИСО	400	150	135	245	− +
ТР 400×200 ИСО	400	200	165	300	− +
ТР 400×250 ИСО	400	250	192,5	300	− +
ТР 400×300 ИСО	400	300	222,5	270	− +
ТР 400×400 ИСО	400	400	280	320	− +

Исполнение по ГОСТ

Размеры по ГОСТ. Допустимые отклонения — по техническим условиям завода-изготовителя.

ТР DN 80

Типоразмер	DN	dn	L	L1	Кол-во
ТР 80×80 ГОСТ	80	80	125	125	− +

ТР DN 100

Типоразмер	DN	dn	L	L1	Кол-во
ТР 100×80 ГОСТ	100	80	125	125	− +
ТР 100×100 ГОСТ	100	100	150	150	− +

ТР DN 150

Типоразмер	DN	dn	L	L1	Кол-во
ТР 150×80 ГОСТ	150	80	150	150	− +
ТР 150×100 ГОСТ	150	100	150	150	− +
ТР 150×150 ГОСТ	150	150	200	200	− +

ТР DN 200

Типоразмер	DN	dn	L	L1	Кол-во
ТР 200×80 ГОСТ	200	80	150	200	− +
ТР 200×100 ГОСТ	200	100	200	200	− +
ТР 200×150 ГОСТ	200	150	200	200	− +
ТР 200×200 ГОСТ	200	200	250	250	− +

ТР DN 250

Типоразмер	DN	dn	L	L1	Кол-во
ТР 250×80 ГОСТ	250	80	150	200	− +
ТР 250×100 ГОСТ	250	100	200	200	− +
ТР 250×150 ГОСТ	250	150	200	250	− +
ТР 250×200 ГОСТ	250	200	250	250	− +
ТР 250×250 ГОСТ	250	250	250	250	− +

ТР DN 300

Типоразмер	DN	dn	L	L1	Кол-во
ТР 300×80 ГОСТ	300	80	150	250	− +
ТР 300×100 ГОСТ	300	100	200	250	− +
ТР 300×150 ГОСТ	300	150	200	250	− +
ТР 300×200 ГОСТ	300	200	250	250	− +
ТР 300×250 ГОСТ	300	250	250	250	− +
ТР 300×300 ГОСТ	300	300	300	300	− +

ТР DN 400

Типоразмер	DN	dn	L	L1	Кол-во
ТР 400×80 ГОСТ	400	80	200	300	− +
ТР 400×100 ГОСТ	400	100	200	300	− +
ТР 400×150 ГОСТ	400	150	250	300	− +
ТР 400×200 ГОСТ	400	200	250	300	− +
ТР 400×250 ГОСТ	400	250	250	300	− +
ТР 400×300 ГОСТ	400	300	300	300	− +
ТР 400×400 ГОСТ	400	400	300	350	− +

Выберите количество в любой из таблиц — значение уйдёт в корзину-заявку.

Применение

Описание и назначение ТР

Чугунный тройник с раструбными соединениями. Применяется для разделения потока в раструбных трубопроводах.

Изготавливается из высокопрочного чугуна с шаровидным графитом (ВЧШГ) или серого чугуна СЧ 15/СЧ 20 по ГОСТ 5525-2023 и ТУ 41-000-001. Антикоррозионное покрытие — битумное (БТ) по ГОСТ 18599 или эпоксидное (ЭП) по техническим условиям. По запросу возможно изготовление с нестандартными типоразмерами и фланцами по чертежам заказчика.
