Чугунное колено с раструбами для поворота трубопровода в раструбных соединениях.
Все типоразмеры УР в наличии на складе. Изготовление под заказ — от 5 рабочих дней.
УР выпускаются в двух исполнениях — по ИСО 2531 и по ГОСТ. Выберите нужное исполнение ниже.

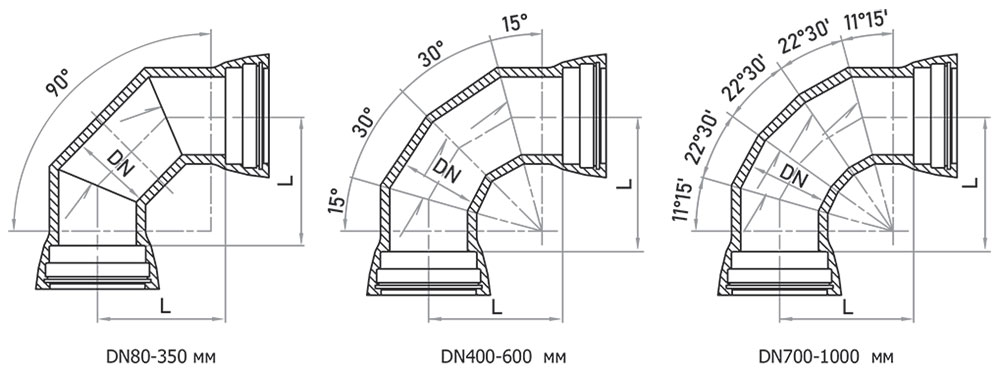

Габаритный чертёж Колена раструбного УР. Полные размеры по каждому DN — в таблицах ниже.
Размеры по международному стандарту ISO 2531.
| Типоразмер | DN | L | Кол-во |
|---|---|---|---|
| УР 80 ИСО | 80 | 100 | − + |
| УР 100 ИСО | 100 | 120 | − + |
| УР 150 ИСО | 150 | 170 | − + |
| УР 200 ИСО | 200 | 220 | − + |
| УР 250 ИСО | 250 | 270 | − + |
| УР 300 ИСО | 300 | 320 | − + |
Размеры по ГОСТ. Допустимые отклонения — по техническим условиям завода-изготовителя.
| Типоразмер | DN | L | Кол-во |
|---|---|---|---|
| УР 80 ГОСТ | 80 | 150 | − + |
| УР 100 ГОСТ | 100 | 200 | − + |
| УР 150 ГОСТ | 150 | 250 | − + |
| УР 200 ГОСТ | 200 | 300 | − + |
| УР 250 ГОСТ | 250 | 300 | − + |
| УР 300 ГОСТ | 300 | 300 | − + |
| УР 400 ГОСТ | 400 | 400 | − + |
| УР 500 ГОСТ | 500 | 500 | − + |
| УР 600 ГОСТ | 600 | 550 | − + |
| УР 700 ГОСТ | 700 | 600 | − + |
| УР 800 ГОСТ | 800 | 700 | − + |
| УР 900 ГОСТ | 900 | 750 | − + |
| УР 1000 ГОСТ | 1000 | 800 | − + |
Чугунное колено с раструбами для поворота трубопровода в раструбных соединениях.
Изготавливается из высокопрочного чугуна с шаровидным графитом (ВЧШГ) или серого чугуна СЧ 15/СЧ 20 по ГОСТ 5525-2023 и ТУ 41-000-001. Антикоррозионное покрытие — битумное (БТ) по ГОСТ 18599 или эпоксидное (ЭП) по техническим условиям. По запросу возможно изготовление с нестандартными типоразмерами и фланцами по чертежам заказчика.
