Крест фланцевый с пожарной подставкой (ППКФ)

Крест фланцевый с пожарной подставкой (резьбовым ответвлением). Применяется для разветвления водопроводной магистрали в двух плоскостях с одновременной установкой пожарного гидранта.

Материал: серый чугун СЧ 15/СЧ 20, высокопрочный чугун ВЧ 40
Наружное покрытие: цинковое покрытие и краска на основе синтетической смолы либо эпоксидная краска; краска на основе синтетической смолы; эпоксидная краска
Внутреннее покрытие: цементно-песчаное покрытие (ЦПП); краска на основе синтетической смолы; эпоксидная краска; без покрытия
Рабочее давление: до 1,6 МПа
Температура: до +120 °C
Соединение: Фланцевые
Стандарт: ТУ 41-000-001 и ГОСТ 5525-2023

Скачать каталог PDF

Отгрузка: со склада в Москве от 1 рабочего дня. Доставка автотранспортом и ЖД по всей России.

Типоразмеры

Доступные типоразмеры ППКФ

Крест фланцевый с пожарной подставкой. Условный проход D0, диаметр ответвления d0, габариты L, L1, L2 в мм. По запросу возможно изготовление других DN.

ППКФ DN 100

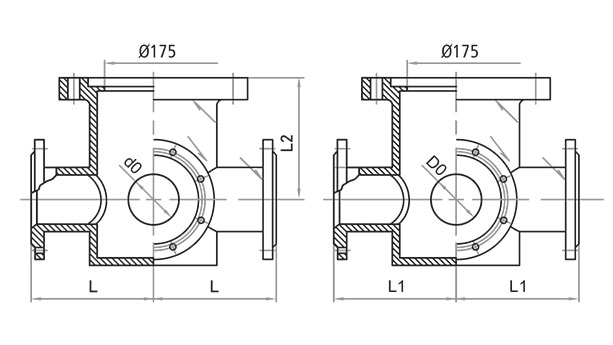

Крест фланцевый с пожарной подставкой (ППКФ) — чертёж

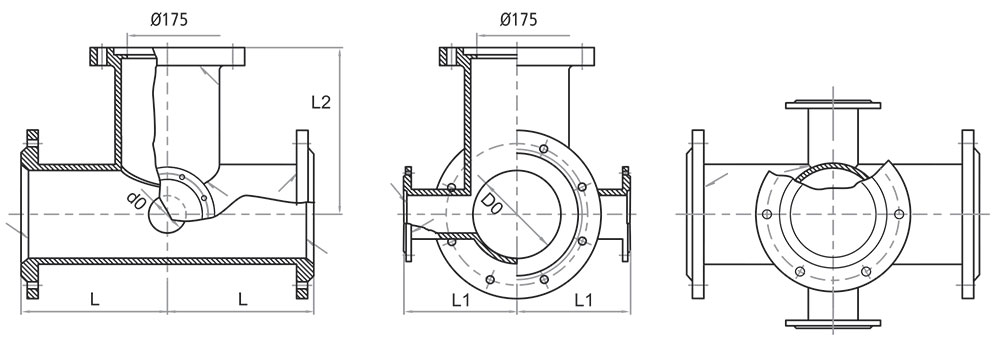

Габаритные чертежи Креста фланцевого с пожарной подставкой ППКФ для DN 100 и DN 150. Полные размеры по каждому DN — в таблицах ниже.

Типоразмер	D0	d0	L	L1	L2	Кол-во
ППКФ 100×100	100	100	200	200	225	− +

ППКФ DN 150

Типоразмер	D0	d0	L	L1	L2	Кол-во
ППКФ 150×100	150	100	250	200	250	− +
ППКФ 150×150	150	150	250	250	250	− +

ППКФ DN 200

Типоразмер	D0	d0	L	L1	L2	Кол-во
ППКФ 200×100	200	100	300	225	275	− +
ППКФ 200×150	200	150	300	225	275	− +
ППКФ 200×200	200	200	300	300	275	− +

ППКФ DN 250

Типоразмер	D0	d0	L	L1	L2	Кол-во
ППКФ 250×100	250	100	300	250	300	− +
ППКФ 250×150	250	150	300	275	300	− +
ППКФ 250×200	250	200	300	300	300	− +
ППКФ 250×250	250	250	300	300	300	− +

ППКФ DN 300

Типоразмер	D0	d0	L	L1	L2	Кол-во
ППКФ 300×100	300	100	300	275	325	− +
ППКФ 300×150	300	150	300	275	325	− +
ППКФ 300×200	300	200	300	300	325	− +
ППКФ 300×250	300	250	300	300	325	− +
ППКФ 300×300	300	300	300	300	325	− +

ППКФ DN 400

Типоразмер	D0	d0	L	L1	L2	Кол-во
ППКФ 400×100	400	100	300	325	380	− +
ППКФ 400×150	400	150	300	325	380	− +
ППКФ 400×200	400	200	300	350	380	− +
ППКФ 400×250	400	250	300	350	380	− +
ППКФ 400×300	400	300	400	350	380	− +
ППКФ 400×400	400	400	400	400	380	− +

ППКФ DN 500

Типоразмер	D0	d0	L	L1	L2	Кол-во
ППКФ 500×100	500	100	300	375	430	− +
ППКФ 500×150	500	150	300	375	430	− +
ППКФ 500×200	500	200	300	400	430	− +
ППКФ 500×250	500	250	400	400	430	− +
ППКФ 500×300	500	300	400	425	430	− +
ППКФ 500×400	500	400	400	425	430	− +
ППКФ 500×500	500	500	500	500	430	− +

ППКФ DN 600

Типоразмер	D0	d0	L	L1	L2	Кол-во
ППКФ 600×100	600	100	300	430	480	− +
ППКФ 600×150	600	150	300	430	480	− +
ППКФ 600×200	600	200	300	450	480	− +
ППКФ 600×250	600	250	400	450	480	− +
ППКФ 600×300	600	300	400	475	480	− +
ППКФ 600×400	600	400	400	475	480	− +
ППКФ 600×500	600	500	500	500	480	− +
ППКФ 600×600	600	600	550	550	480	− +

Выберите количество в таблице

Применение

Описание и назначение ППКФ

Изготавливается из высокопрочного чугуна с шаровидным графитом (ВЧШГ) или серого чугуна СЧ 15/СЧ 20 по ГОСТ 5525-2023 и ТУ 41-000-001. Антикоррозионное покрытие — битумное (БТ) по ГОСТ 18599 или эпоксидное (ЭП) по техническим условиям. По запросу возможно изготовление с нестандартными типоразмерами и фланцами по чертежам заказчика.
