Подставка пожарная угловая фланцевая (ППУФ)

Пожарная подставка фланцевая с угловым расположением ответвления. Применяется для установки пожарного гидранта под углом к магистрали.

Материал: серый чугун СЧ 15/СЧ 20, высокопрочный чугун ВЧ 40
Наружное покрытие: цинковое покрытие и краска на основе синтетической смолы либо эпоксидная краска; краска на основе синтетической смолы; эпоксидная краска
Внутреннее покрытие: цементно-песчаное покрытие (ЦПП); краска на основе синтетической смолы; эпоксидная краска; без покрытия
Рабочее давление: до 1,6 МПа
Температура: до +120 °C
Соединение: Фланцевые
Стандарт: ТУ 41-000-001 и ГОСТ 5525-2023

Скачать каталог PDF

Отгрузка: со склада в Москве от 1 рабочего дня. Доставка автотранспортом и ЖД по всей России.

Типоразмеры

Доступные типоразмеры ППУФ

Все типоразмеры ППУФ в наличии на складе. Изготовление под заказ — от 5 рабочих дней.

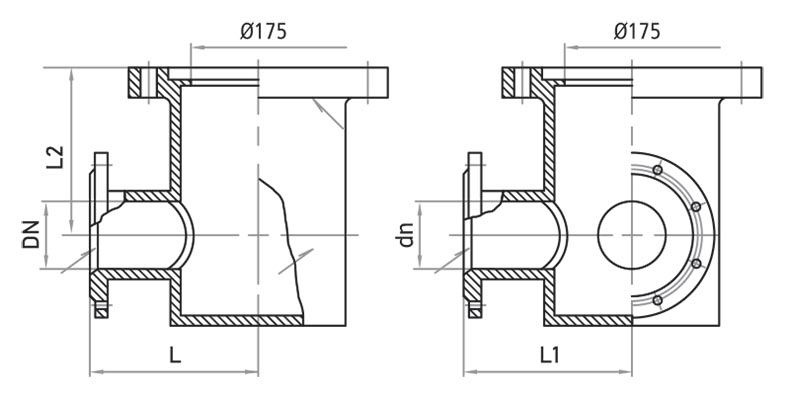

Подставка пожарная угловая фланцевая (ППУФ) — чертёж

Габаритный чертёж ППУФ. Полные размеры по каждому DN — в таблицах ниже.

Типоразмеры ППУФ

Подставка пожарная угловая фланцевая. Для каждого DN — отдельная таблица.

ППУФ DN 100

Типоразмер	DN	dn	L	L1	L2	Кол-во
ППУФ 100×100	100	100	200	200	225	− +

ППУФ DN 150

Типоразмер	DN	dn	L	L1	L2	Кол-во
ППУФ 150×100	150	100	250	200	250	− +
ППУФ 150×150	150	150	250	250	250	− +

ППУФ DN 200

Типоразмер	DN	dn	L	L1	L2	Кол-во
ППУФ 200×100	200	100	300	225	275	− +
ППУФ 200×150	200	150	300	225	275	− +
ППУФ 200×200	200	200	300	250	300	− +

ППУФ DN 250

Типоразмер	DN	dn	L	L1	L2	Кол-во
ППУФ 250×100	250	100	300	250	300	− +
ППУФ 250×150	250	150	300	250	300	− +
ППУФ 250×200	250	200	300	250	300	− +
ППУФ 250×250	250	250	300	275	325	− +

ППУФ DN 300

Типоразмер	DN	dn	L	L1	L2	Кол-во
ППУФ 300×100	300	100	300	275	325	− +
ППУФ 300×150	300	150	300	275	325	− +
ППУФ 300×200	300	200	300	300	325	− +
ППУФ 300×250	300	250	300	300	325	− +
ППУФ 300×300	300	300	300	300	325	− +

ППУФ DN 350

Типоразмер	DN	dn	L	L1	L2	Кол-во
ППУФ 350×100	350	100	300	300	350	− +
ППУФ 350×150	350	150	300	300	350	− +
ППУФ 350×200	350	200	300	300	350	− +
ППУФ 350×250	350	250	300	325	350	− +
ППУФ 350×300	350	300	300	325	350	− +
ППУФ 350×350	350	350	350	325	350	− +

ППУФ DN 400

Типоразмер	DN	dn	L	L1	L2	Кол-во
ППУФ 400×100	400	100	300	325	380	− +
ППУФ 400×150	400	150	300	325	380	− +
ППУФ 400×200	400	200	300	350	380	− +
ППУФ 400×250	400	250	300	350	380	− +
ППУФ 400×300	400	300	400	350	380	− +
ППУФ 400×350	400	350	400	375	380	− +
ППУФ 400×400	400	400	400	400	380	− +

Выберите количество в таблице

Применение

Описание и назначение ППУФ

Пожарная подставка фланцевая с угловым расположением ответвления. Применяется для установки пожарного гидранта под углом к магистрали.

Изготавливается из высокопрочного чугуна с шаровидным графитом (ВЧШГ) или серого чугуна СЧ 15/СЧ 20 по ГОСТ 5525-2023 и ТУ 41-000-001. Антикоррозионное покрытие — битумное (БТ) по ГОСТ 18599 или эпоксидное (ЭП) по техническим условиям. По запросу возможно изготовление с нестандартными типоразмерами и фланцами по чертежам заказчика.
