Переход раструбный (ХР)
ХР · ПКФ «МАКОН»

Переход раструбный (ХР)

Чугунный раструбный переход для соединения труб разных диаметров в раструбных трубопроводах.

  • Материал: серый чугун СЧ 15/СЧ 20, высокопрочный чугун ВЧ 40
  • Наружное покрытие: цинковое покрытие и краска на основе синтетической смолы либо эпоксидная краска; краска на основе синтетической смолы; эпоксидная краска
  • Внутреннее покрытие: цементно-песчаное покрытие (ЦПП); краска на основе синтетической смолы; эпоксидная краска; без покрытия
  • Рабочее давление: до 1,6 МПа
  • Температура: до +120 °C
  • Соединение: Раструбные
  • Стандарт: ТУ 41-000-001 и ГОСТ 5525-2023
Скачать каталог PDF
Отгрузка: со склада в Москве от 1 рабочего дня. Доставка автотранспортом и ЖД по всей России.
Типоразмеры

Доступные типоразмеры ХР

Все типоразмеры ХР в наличии на складе. Изготовление под заказ — от 5 рабочих дней.

ХР — переход раструбный, для перехода с большего DN на меньший. Тайтон и фиксированное соединение. Выпускаются в двух исполнениях — по ИСО 2531 и по ГОСТ.

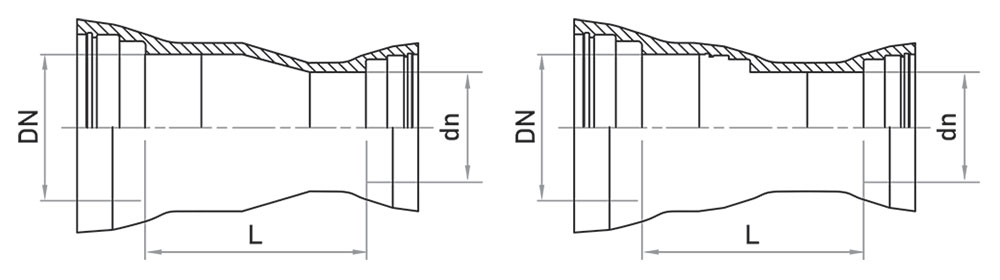

Переход раструбный (ХР) — чертёж

Габаритный чертёж Перехода раструбного ХР. Полные размеры по каждому DN — в таблицах ниже.

Исполнение по ИСО 2531

Размеры по международному стандарту ISO 2531.

ХР DN 100

ТипоразмерDNdnLКол-во
ХР 100×80 ИСО1008090−
+

ХР DN 150

ТипоразмерDNdnLКол-во
ХР 150×100 ИСО150100150−
+

ХР DN 200

ТипоразмерDNdnLКол-во
ХР 200×100 ИСО200100250−
+
ХР 200×150 ИСО200150150−
+

ХР DN 250

ТипоразмерDNdnLКол-во
ХР 250×150 ИСО250150250−
+
ХР 250×200 ИСО250200150−
+

ХР DN 300

ТипоразмерDNdnLКол-во
ХР 300×150 ИСО300150350−
+
ХР 300×200 ИСО300200250−
+
ХР 300×250 ИСО300250150−
+

ХР DN 400

ТипоразмерDNdnLКол-во
ХР 400×200 ИСО400200260−
+
ХР 400×250 ИСО400250360−
+
ХР 400×300 ИСО400300260−
+

ХР DN 500

ТипоразмерDNdnLКол-во
ХР 500×250 ИСО500250260−
+
ХР 500×300 ИСО500300260−
+
ХР 500×400 ИСО500400260−
+

ХР DN 600

ТипоразмерDNdnLКол-во
ХР 600×300 ИСО600300260−
+
ХР 600×400 ИСО600400460−
+
ХР 600×500 ИСО600500260−
+

Исполнение по ГОСТ

Размеры по ГОСТ. Допустимые отклонения — по техническим условиям завода-изготовителя.

ХР DN 100

ТипоразмерDNdnLКол-во
ХР 100×80 ГОСТ10080200−
+

ХР DN 150

ТипоразмерDNdnLКол-во
ХР 150×100 ГОСТ150100250−
+

ХР DN 200

ТипоразмерDNdnLКол-во
ХР 200×100 ГОСТ200100350−
+
ХР 200×150 ГОСТ200150250−
+

ХР DN 250

ТипоразмерDNdnLКол-во
ХР 250×150 ГОСТ250150350−
+
ХР 250×200 ГОСТ250200250−
+

ХР DN 300

ТипоразмерDNdnLКол-во
ХР 300×150 ГОСТ300150450−
+
ХР 300×200 ГОСТ300200350−
+
ХР 300×250 ГОСТ300250250−
+

ХР DN 400

ТипоразмерDNdnLКол-во
ХР 400×200 ГОСТ400200550−
+
ХР 400×250 ГОСТ400250450−
+
ХР 400×300 ГОСТ400300350−
+

ХР DN 500

ТипоразмерDNdnLКол-во
ХР 500×250 ГОСТ500250700−
+
ХР 500×300 ГОСТ500300600−
+
ХР 500×400 ГОСТ500400400−
+

ХР DN 600

ТипоразмерDNdnLКол-во
ХР 600×300 ГОСТ600300800−
+
ХР 600×400 ГОСТ600400600−
+
ХР 600×500 ГОСТ600500400−
+
Выберите количество в любой из таблиц — значение уйдёт в корзину-заявку.
Применение

Описание и назначение ХР

Чугунный раструбный переход для соединения труб разных диаметров в раструбных трубопроводах.

Изготавливается из высокопрочного чугуна с шаровидным графитом (ВЧШГ) или серого чугуна СЧ 15/СЧ 20 по ГОСТ 5525-2023 и ТУ 41-000-001. Антикоррозионное покрытие — битумное (БТ) по ГОСТ 18599 или эпоксидное (ЭП) по техническим условиям. По запросу возможно изготовление с нестандартными типоразмерами и фланцами по чертежам заказчика.
