Чугунный патрубок с одним фланцем и гладким концом для присоединения к трубопроводу. Применяется на магистралях водоснабжения и канализации.
Все типоразмеры ПФ в наличии на складе. Изготовление под заказ — от 5 рабочих дней.

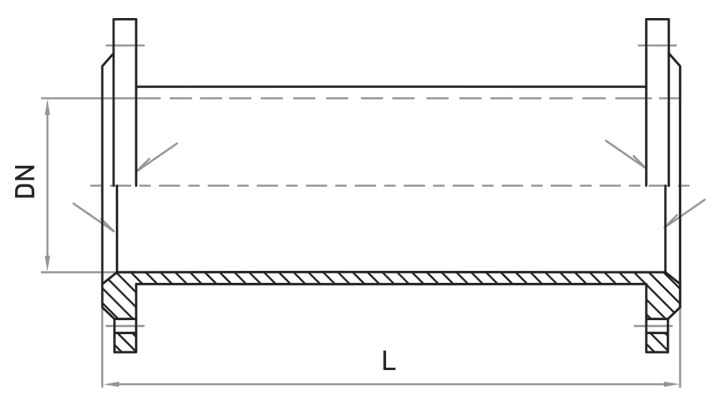

Габаритный чертёж Патрубка фланцевого ПФ. Полные размеры по каждому DN — в таблицах ниже.
| Типоразмер | DN | L | Кол-во |
|---|---|---|---|
| ПФ 50 | 50 | 100 – 600 | − + |
| ПФ 80 | 80 | 100 – 800 | − + |
| ПФ 100 | 100 | 100 – 1000 | − + |
| ПФ 125 | 125 | 100 – 1500 | − + |
| ПФ 150 | 150 | 100 – 1500 | − + |
| ПФ 200 | 200 | 100 – 1500 | − + |
| ПФ 250 | 250 | 100 – 1500 | − + |
| ПФ 300 | 300 | 100 – 1500 | − + |
| ПФ 350 | 350 | 100 – 1500 | − + |
| ПФ 400 | 400 | 100 – 1500 | − + |
| ПФ 500 | 500 | 100 – 1500 | − + |
| ПФ 600 | 600 | 100 – 1500 | − + |
| ПФ 700 | 700 | 100 – 1500 | − + |
| ПФ 800 | 800 | 200 – 1000 | − + |
| ПФ 900 | 900 | 200 – 1000 | − + |
| ПФ 1000 | 1000 | 200 – 1000 | − + |
Чугунный патрубок с одним фланцем и гладким концом для присоединения к трубопроводу. Применяется на магистралях водоснабжения и канализации.
Изготавливается из высокопрочного чугуна с шаровидным графитом (ВЧШГ) или серого чугуна СЧ 15/СЧ 20 по ГОСТ 5525-2023 и ТУ 41-000-001. Антикоррозионное покрытие — битумное (БТ) по ГОСТ 18599 или эпоксидное (ЭП) по техническим условиям. По запросу возможно изготовление с нестандартными типоразмерами и фланцами по чертежам заказчика.
