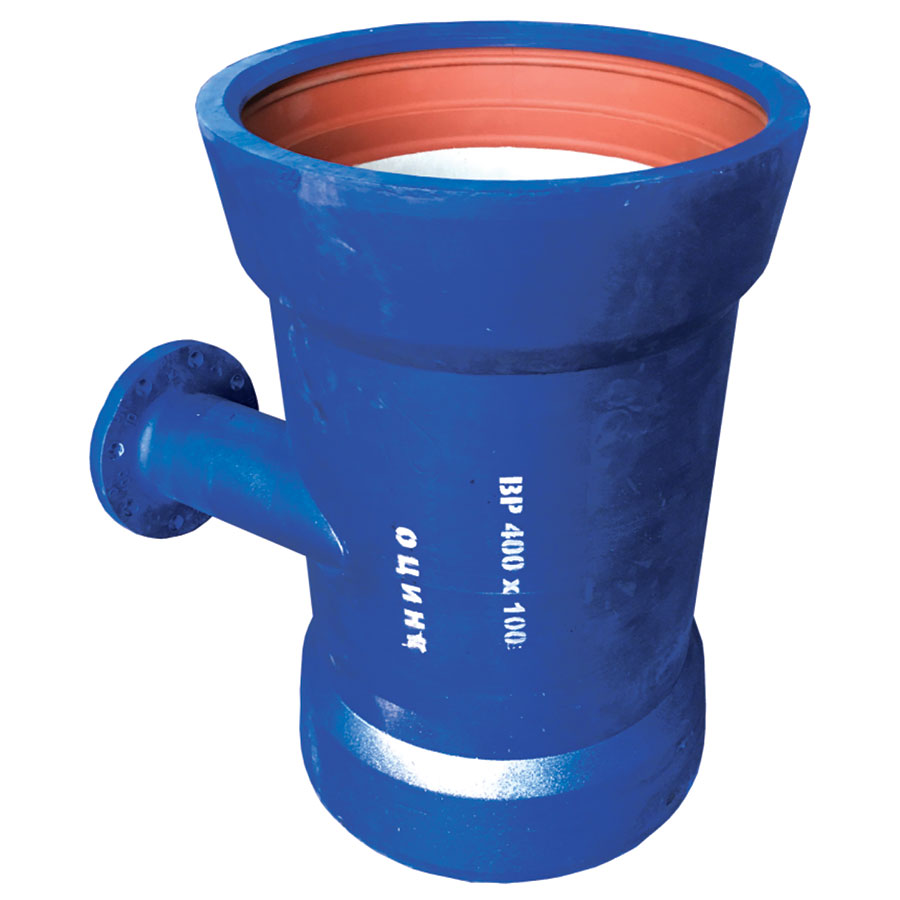

Выпуск раструбный (ВР)

Чугунный выпуск с раструбом для присоединения трубопровода к ёмкости или арматуре через раструбное соединение.

Материал: серый чугун СЧ 15/СЧ 20, высокопрочный чугун ВЧ 40
Наружное покрытие: цинковое покрытие и краска на основе синтетической смолы либо эпоксидная краска; краска на основе синтетической смолы; эпоксидная краска
Внутреннее покрытие: цементно-песчаное покрытие (ЦПП); краска на основе синтетической смолы; эпоксидная краска; без покрытия
Рабочее давление: до 1,6 МПа
Температура: до +120 °C
Соединение: Раструбные
Стандарт: ТУ 41-000-001 и ГОСТ 5525-2023

Скачать каталог PDF

Отгрузка: со склада в Москве от 1 рабочего дня. Доставка автотранспортом и ЖД по всей России.

Типоразмеры

Доступные типоразмеры ВР

Все типоразмеры ВР в наличии на складе. Изготовление под заказ — от 5 рабочих дней.

ВР выпускаются в исполнении Б (ГОСТ). L1 — длина раструба под соединение «Тайтон» или «Фикс. соед.». L2 — общая строительная длина выпуска.

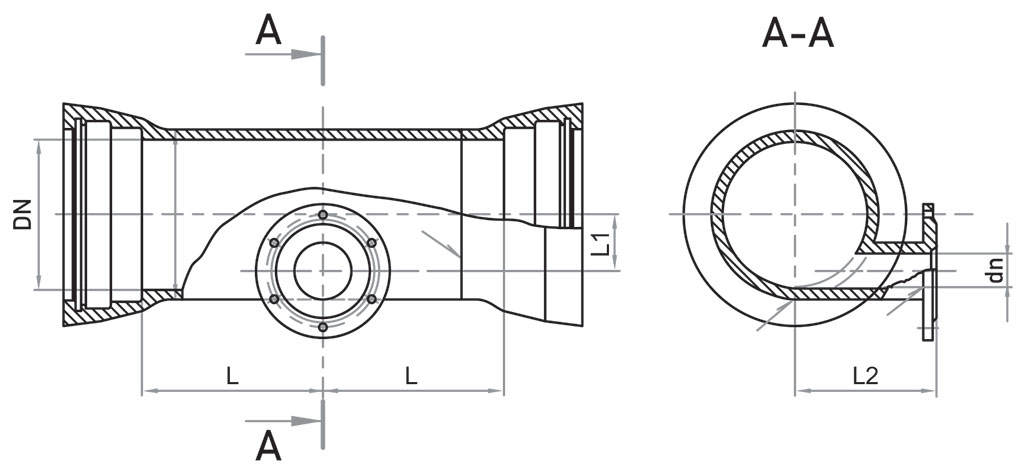

Габаритный чертёж Выпуска раструбного ВР. Полные размеры по каждому DN — в таблицах ниже.

Типоразмер	DN	dn	L	L1	L2	Кол-во
ВР 250×100 ГОСТ	250	100	250	75	250	− +
ВР 250×150 ГОСТ	250	150	250	50	250	− +
ВР 300×100 ГОСТ	300	100	250	100	275	− +
ВР 300×150 ГОСТ	300	150	250	75	275	− +
ВР 400×100 ГОСТ	400	100	250	149	325	− +
ВР 400×150 ГОСТ	400	150	250	124	325	− +
ВР 400×200 ГОСТ	400	200	400	201	325	− +
ВР 500×100 ГОСТ	500	100	400	201	375	− +
ВР 500×150 ГОСТ	500	150	400	175	425	− +
ВР 600×150 ГОСТ	600	150	450	227	425	− +
ВР 600×200 ГОСТ	600	200	450	201	450	− +
ВР 700×150 ГОСТ	700	150	500	279	450	− +
ВР 700×200 ГОСТ	700	200	500	253	500	− +
ВР 800×200 ГОСТ	800	200	500	305	525	− +
ВР 800×300 ГОСТ	800	300	500	253	575	− +
ВР 900×200 ГОСТ	900	200	500	356	575	− +
ВР 900×300 ГОСТ	900	300	500	304	625	− +
ВР 1000×300 ГОСТ	1000	300	500	326	675	− +
ВР 1000×400 ГОСТ	1000	400	500	304	700	− +
ВР 1200×300 ГОСТ	1200	300	500	460	750	− +
ВР 1200×400 ГОСТ	1200	400	500	408	800	− +

Выберите количество в таблице

Применение

Описание и назначение ВР

Чугунный выпуск с раструбом для присоединения трубопровода к ёмкости или арматуре через раструбное соединение.

Изготавливается из высокопрочного чугуна с шаровидным графитом (ВЧШГ) или серого чугуна СЧ 15/СЧ 20 по ГОСТ 5525-2023 и ТУ 41-000-001. Антикоррозионное покрытие — битумное (БТ) по ГОСТ 18599 или эпоксидное (ЭП) по техническим условиям. По запросу возможно изготовление с нестандартными типоразмерами и фланцами по чертежам заказчика.
