Тройник раструб-фланец (ТРФ)

Чугунный тройник с фланцевыми ответвлениями для разделения потока рабочей среды в трубопроводе. Применяется на магистралях водоснабжения, канализации и теплоснабжения.

Материал: серый чугун СЧ 15/СЧ 20, высокопрочный чугун ВЧ 40

Наружное покрытие: цинковое покрытие и краска на основе синтетической смолы либо эпоксидная краска; краска на основе синтетической смолы; эпоксидная краска

Внутреннее покрытие: цементно-песчаное покрытие (ЦПП); краска на основе синтетической смолы; эпоксидная краска; без покрытия

Рабочее давление: до 1,6 МПа

Температура: до +120 °C

Соединение: Фланцевые

Стандарт: ТУ 41-000-001 и ГОСТ 5525-2023

Отгрузка: со склада в Москве от 1 рабочего дня. Доставка автотранспортом и ЖД по всей России.

Типоразмеры

Доступные типоразмеры ТРФ

Все типоразмеры ТРФ в наличии на складе. Изготовление под заказ — от 5 рабочих дней.

ТФ выпускаются в двух исполнениях — по ИСО 2531 и по ГОСТ. Выберите нужное исполнение ниже.

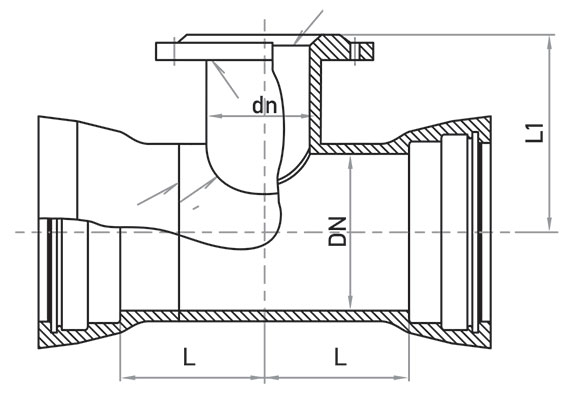

Габаритный чертёж Тройника раструб-фланец ТРФ. Полные размеры по каждому DN — в таблицах ниже.

Исполнение по ИСО 2531

Размеры по международному стандарту ISO 2531. Для каждого DN — отдельная таблица.

DN 80

Типоразмер	dn	L	L1	Кол-во
ТРФ 80×65 ИСО	65	87.5	160	− +
ТРФ 80×80 ИСО	80	87.5	165	− +

DN 100

Типоразмер	dn	L	L1	Кол-во
ТРФ 100×65 ИСО	65	87.5	170	− +
ТРФ 100×80 ИСО	80	82.5	170	− +
ТРФ 100×100 ИСО	100	97.5	180	− +

DN 150

Типоразмер	dn	L	L1	Кол-во
ТРФ 150×65 ИСО	65	87.5	185	− +
ТРФ 150×80 ИСО	80	90	185	− +
ТРФ 150×100 ИСО	100	94	195	− +
ТРФ 150×150 ИСО	150	130	220	− +

DN 200

Типоразмер	dn	L	L1	Кол-во
ТРФ 200×50 ИСО	50	100	200	− +
ТРФ 200×65 ИСО	65	100	200	− +
ТРФ 200×80 ИСО	80	100	200	− +
ТРФ 200×100 ИСО	100	110	200	− +
ТРФ 200×150 ИСО	150	130	240	− +
ТРФ 200×200 ИСО	200	140	260	− +

DN 250

Типоразмер	dn	L	L1	Кол-во
ТРФ 250×80 ИСО	80	110	230	− +
ТРФ 250×100 ИСО	100	110	230	− +
ТРФ 250×150 ИСО	150	130	270	− +
ТРФ 250×200 ИСО	200	140	290	− +
ТРФ 250×250 ИСО	250	165	320	− +

DN 300

Типоразмер	dn	L	L1	Кол-во
ТРФ 300×80 ИСО	80	110	260	− +
ТРФ 300×100 ИСО	100	110	260	− +
ТРФ 300×150 ИСО	150	130	290	− +
ТРФ 300×200 ИСО	200	140	310	− +
ТРФ 300×250 ИСО	250	165	340	− +
ТРФ 300×300 ИСО	300	195	380	− +

DN 400

Типоразмер	dn	L	L1	Кол-во
ТРФ 400×80 ИСО	80	110	320	− +
ТРФ 400×100 ИСО	100	110	320	− +
ТРФ 400×150 ИСО	150	130	350	− +
ТРФ 400×200 ИСО	200	140	360	− +
ТРФ 400×250 ИСО	250	165	390	− +
ТРФ 400×300 ИСО	300	195	430	− +
ТРФ 400×400 ИСО	400	280	480	− +

DN 500

Типоразмер	dn	L	L1	Кол-во
ТРФ 500×100 ИСО	100	107.5	420	− +
ТРФ 500×150 ИСО	150	165	430	− +
ТРФ 500×200 ИСО	200	165	440	− +
ТРФ 500×250 ИСО	250	225	450	− +
ТРФ 500×300 ИСО	300	225	460	− +
ТРФ 500×400 ИСО	400	282.5	480	− +
ТРФ 500×500 ИСО	500	340	500	− +

DN 600

Типоразмер	dn	L	L1	Кол-во
ТРФ 600×150 ИСО	150	170	490	− +
ТРФ 600×200 ИСО	200	170	500	− +
ТРФ 600×250 ИСО	250	285	510	− +
ТРФ 600×300 ИСО	300	285	520	− +
ТРФ 600×400 ИСО	400	285	540	− +
ТРФ 600×500 ИСО	500	400	560	− +
ТРФ 600×600 ИСО	600	400	580	− +

DN 700

Типоразмер	dn	L	L1	Кол-во
ТРФ 700×200 ИСО	200	172.5	525	− +
ТРФ 700×400 ИСО	400	287.5	555	− +
ТРФ 700×700 ИСО	700	462.5	600	− +

DN 800

Типоразмер	dn	L	L1	Кол-во
ТРФ 800×200 ИСО	200	175	585	− +
ТРФ 800×400 ИСО	400	290	615	− +
ТРФ 800×600 ИСО	600	522.5	645	− +
ТРФ 800×800 ИСО	800	522.5	675	− +

DN 900

Типоразмер	dn	L	L1	Кол-во
ТРФ 900×200 ИСО	200	177.5	645	− +
ТРФ 900×400 ИСО	400	295	675	− +
ТРФ 900×600 ИСО	600	585	705	− +
ТРФ 900×900 ИСО	900	585	750	− +

DN 1000

Типоразмер	dn	L	L1	Кол-во
ТРФ 1000×400 ИСО	400	292.5	735	− +
ТРФ 1000×600 ИСО	600	645	765	− +
ТРФ 1000×1000 ИСО	1000	645	825	− +

Исполнение по ГОСТ

Размеры по ГОСТ. Для каждого DN — отдельная таблица.

DN 80

Типоразмер	dn	L	L1	Кол-во
ТРФ 80×65 ГОСТ	65	87.5	160	− +
ТРФ 80×80 ГОСТ	80	87.5	165	− +

DN 100

Типоразмер	dn	L	L1	Кол-во
ТРФ 100×65 ГОСТ	65	87.5	170	− +
ТРФ 100×80 ГОСТ	80	82.5	170	− +
ТРФ 100×100 ГОСТ	100	97.5	180	− +

DN 150

Типоразмер	dn	L	L1	Кол-во
ТРФ 150×65 ГОСТ	65	87.5	185	− +
ТРФ 150×80 ГОСТ	80	90	185	− +
ТРФ 150×100 ГОСТ	100	94	195	− +
ТРФ 150×150 ГОСТ	150	130	220	− +

DN 200

Типоразмер	dn	L	L1	Кол-во
ТРФ 200×50 ГОСТ	50	100	200	− +
ТРФ 200×65 ГОСТ	65	100	200	− +
ТРФ 200×80 ГОСТ	80	100	200	− +
ТРФ 200×100 ГОСТ	100	110	200	− +
ТРФ 200×150 ГОСТ	150	130	240	− +
ТРФ 200×200 ГОСТ	200	140	260	− +

DN 250

Типоразмер	dn	L	L1	Кол-во
ТРФ 250×80 ГОСТ	80	110	230	− +
ТРФ 250×100 ГОСТ	100	110	230	− +
ТРФ 250×150 ГОСТ	150	130	270	− +
ТРФ 250×200 ГОСТ	200	140	290	− +
ТРФ 250×250 ГОСТ	250	165	320	− +

DN 300

Типоразмер	dn	L	L1	Кол-во
ТРФ 300×80 ГОСТ	80	110	260	− +
ТРФ 300×100 ГОСТ	100	110	260	− +
ТРФ 300×150 ГОСТ	150	130	290	− +
ТРФ 300×200 ГОСТ	200	140	310	− +
ТРФ 300×250 ГОСТ	250	165	340	− +
ТРФ 300×300 ГОСТ	300	195	380	− +

DN 400

Типоразмер	dn	L	L1	Кол-во
ТРФ 400×80 ГОСТ	80	110	320	− +
ТРФ 400×100 ГОСТ	100	110	320	− +
ТРФ 400×150 ГОСТ	150	130	350	− +
ТРФ 400×200 ГОСТ	200	140	360	− +
ТРФ 400×250 ГОСТ	250	165	390	− +
ТРФ 400×300 ГОСТ	300	195	430	− +
ТРФ 400×400 ГОСТ	400	280	480	− +

DN 500

Типоразмер	dn	L	L1	Кол-во
ТРФ 500×100 ГОСТ	100	200	375	− +
ТРФ 500×150 ГОСТ	150	250	375	− +
ТРФ 500×200 ГОСТ	200	250	400	− +
ТРФ 500×250 ГОСТ	250	250	400	− +
ТРФ 500×300 ГОСТ	300	300	425	− +
ТРФ 500×400 ГОСТ	400	400	425	− +
ТРФ 500×500 ГОСТ	500	400	500	− +

DN 600

Типоразмер	dn	L	L1	Кол-во
ТРФ 600×150 ГОСТ	150	250	450	− +
ТРФ 600×200 ГОСТ	200	250	450	− +
ТРФ 600×250 ГОСТ	250	300	450	− +
ТРФ 600×300 ГОСТ	300	300	475	− +
ТРФ 600×400 ГОСТ	400	400	475	− +
ТРФ 600×500 ГОСТ	500	400	500	− +
ТРФ 600×600 ГОСТ	600	450	550	− +

DN 700

Типоразмер	dn	L	L1	Кол-во
ТРФ 700×200 ГОСТ	200	250	500	− +
ТРФ 700×400 ГОСТ	400	400	525	− +
ТРФ 700×700 ГОСТ	700	550	600	− +

DN 800

Типоразмер	dn	L	L1	Кол-во
ТРФ 800×200 ГОСТ	200	300	550	− +
ТРФ 800×400 ГОСТ	400	400	575	− +
ТРФ 800×600 ГОСТ	600	500	625	− +
ТРФ 800×800 ГОСТ	800	600	700	− +

DN 900

Типоразмер	dn	L	L1	Кол-во
ТРФ 900×200 ГОСТ	200	300	600	− +
ТРФ 900×400 ГОСТ	400	400	650	− +
ТРФ 900×600 ГОСТ	600	500	675	− +
ТРФ 900×900 ГОСТ	900	650	750	− +

DN 1000

Типоразмер	dn	L	L1	Кол-во
ТРФ 1000×400 ГОСТ	400	400	700	− +
ТРФ 1000×600 ГОСТ	600	500	725	− +
ТРФ 1000×1000 ГОСТ	1000	700	800	− +
