Крест фланцевый (КФ)

Чугунный крест с фланцевыми ответвлениями для разделения потока рабочей среды в двух направлениях. Применяется на магистралях водоснабжения, канализации и теплоснабжения. Исполнение Б по ГОСТ 5525-2023.

Материал: серый чугун СЧ 15/СЧ 20, высокопрочный чугун ВЧ 40
Наружное покрытие: цинковое покрытие и краска на основе синтетической смолы либо эпоксидная краска; краска на основе синтетической смолы; эпоксидная краска
Внутреннее покрытие: цементно-песчаное покрытие (ЦПП); краска на основе синтетической смолы; эпоксидная краска; без покрытия
Рабочее давление: до 1,6 МПа
Температура: до +120 °C
Соединение: Фланцевые
Стандарт: ТУ 41-000-001 и ГОСТ 5525-2023

Скачать каталог PDF

Отгрузка: со склада в Москве от 1 рабочего дня. Доставка автотранспортом и ЖД по всей России.

Типоразмеры

Доступные типоразмеры КФ

Крест фланцевый, исполнение Б (ГОСТ). Условный проход DN, диаметр ответвления dn, габариты L, L1 в мм.

КФ DN 100

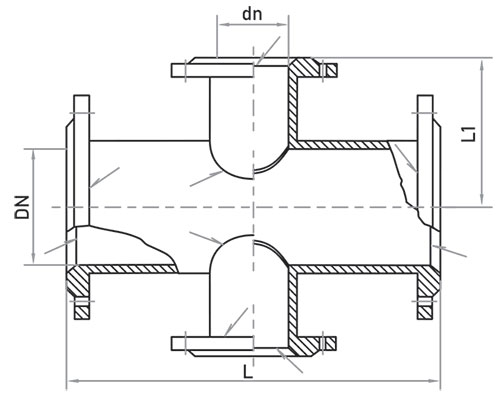

Габаритный чертёж Креста фланцевого КФ. Полные размеры по каждому DN — в таблицах ниже.

Типоразмер	DN	dn	L	L1	Кол-во
КФ 100×80	100	80	400	175	− +
КФ 100×100	100	100	400	200	− +

КФ DN 125

Типоразмер	DN	dn	L	L1	Кол-во
КФ 125×100	125	100	450	175	− +

КФ DN 150

Типоразмер	DN	dn	L	L1	Кол-во
КФ 150×100	150	100	500	200	− +
КФ 150×150	150	150	500	250	− +

КФ DN 200

Типоразмер	DN	dn	L	L1	Кол-во
КФ 200×100	200	100	600	225	− +
КФ 200×150	200	150	600	225	− +
КФ 200×200	200	200	600	300	− +

КФ DN 250

Типоразмер	DN	dn	L	L1	Кол-во
КФ 250×100	250	100	600	250	− +
КФ 250×150	250	150	600	250	− +
КФ 250×200	250	200	600	275	− +
КФ 250×250	250	250	600	300	− +

КФ DN 300

Типоразмер	DN	dn	L	L1	Кол-во
КФ 300×100	300	100	600	275	− +
КФ 300×150	300	150	600	275	− +
КФ 300×200	300	200	650	300	− +
КФ 300×250	300	250	600	300	− +
КФ 300×300	300	300	600	300	− +

КФ DN 350

Типоразмер	DN	dn	L	L1	Кол-во
КФ 350×100	350	100	600	300	− +
КФ 350×200	350	200	600	300	− +
КФ 350×300	350	300	700	325	− +
КФ 350×350	350	350	700	350	− +

КФ DN 400

Типоразмер	DN	dn	L	L1	Кол-во
КФ 400×200	400	200	600	350	− +
КФ 400×300	400	300	800	350	− +
КФ 400×400	400	400	800	400	− +

КФ DN 500

Типоразмер	DN	dn	L	L1	Кол-во
КФ 500×100	500	100	600	375	− +
КФ 500×200	500	200	600	400	− +
КФ 500×400	500	400	800	425	− +
КФ 500×500	500	500	1000	500	− +

КФ DN 600

Типоразмер	DN	dn	L	L1	Кол-во
КФ 600×400	600	400	800	475	− +
КФ 600×500	600	500	1000	500	− +
КФ 600×600	600	600	1100	550	− +

КФ DN 700

Типоразмер	DN	dn	L	L1	Кол-во
КФ 700×500	700	500	1000	550	− +
КФ 700×600	700	600	1200	550	− +
КФ 700×700	700	700	1200	600	− +

КФ DN 800

Типоразмер	DN	dn	L	L1	Кол-во
КФ 800×600	800	600	1400	625	− +
КФ 800×700	800	700	1400	625	− +
КФ 800×800	800	800	1400	700	− +

КФ DN 900

Типоразмер	DN	dn	L	L1	Кол-во
КФ 900×700	900	700	1400	675	− +
КФ 900×800	900	800	1400	700	− +
КФ 900×900	900	900	1500	750	− +

КФ DN 1000

Типоразмер	DN	dn	L	L1	Кол-во
КФ 1000×700	1000	700	1400	750	− +
КФ 1000×800	1000	800	1400	800	− +
КФ 1000×900	1000	900	1600	800	− +
КФ 1000×1000	1000	1000	1600	805	− +

Выберите количество в таблице

Применение

Описание и назначение КФ

Изготавливается из высокопрочного чугуна с шаровидным графитом (ВЧШГ) или серого чугуна СЧ 15/СЧ 20 по ГОСТ 5525-2023 и ТУ 41-000-001. Антикоррозионное покрытие — битумное (БТ) по ГОСТ 18599 или эпоксидное (ЭП) по техническим условиям. По запросу возможно изготовление с нестандартными типоразмерами и фланцами по чертежам заказчика.
