Чугунное фланцевое колено под угол 90°. Применяется для поворота трубопровода в вертикальной или горизонтальной плоскости.
Все типоразмеры УФ в наличии на складе. Изготовление под заказ — от 5 рабочих дней.

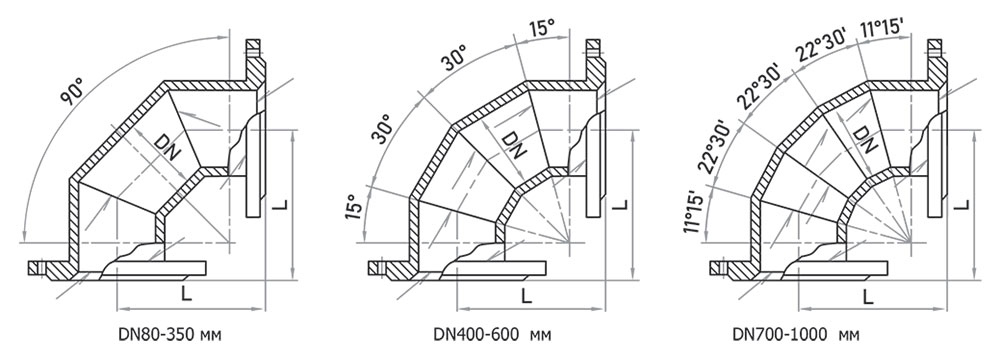

Габаритный чертёж Колена фланцевого УФ. Полные размеры по каждому DN — в таблицах ниже.
Размеры по международному стандарту ISO 2531.
| Типоразмер | DN | L | Кол-во |
|---|---|---|---|
| УФ 80 ИСО | 80 | 165 | − + |
| УФ 100 ИСО | 100 | 180 | − + |
| УФ 125 ИСО | 125 | 200 | − + |
| УФ 150 ИСО | 150 | 220 | − + |
| УФ 200 ИСО | 200 | 260 | − + |
| УФ 250 ИСО | 250 | 350 | − + |
| УФ 300 ИСО | 300 | 400 | − + |
| УФ 350 ИСО | 350 | 450 | − + |
| УФ 400 ИСО | 400 | 500 | − + |
| УФ 500 ИСО | 500 | 600 | − + |
| УФ 600 ИСО | 600 | 700 | − + |
| УФ 700 ИСО | 700 | 800 | − + |
| УФ 800 ИСО | 800 | 900 | − + |
| УФ 900 ИСО | 900 | 1000 | − + |
| УФ 1000 ИСО | 1000 | 1100 | − + |
Размеры по ГОСТ. Допустимые отклонения — по техническим условиям завода-изготовителя.
| Типоразмер | DN | L | Кол-во |
|---|---|---|---|
| УФ 80 ГОСТ | 80 | 200 | − + |
| УФ 100 ГОСТ | 100 | 200 | − + |
| УФ 125 ГОСТ | 125 | 225 | − + |
| УФ 150 ГОСТ | 150 | 250 | − + |
| УФ 200 ГОСТ | 200 | 300 | − + |
| УФ 250 ГОСТ | 250 | 300 | − + |
| УФ 300 ГОСТ | 300 | 300 | − + |
| УФ 350 ГОСТ | 350 | 350 | − + |
| УФ 400 ГОСТ | 400 | 400 | − + |
| УФ 500 ГОСТ | 500 | 500 | − + |
| УФ 600 ГОСТ | 600 | 550 | − + |
| УФ 700 ГОСТ | 700 | 600 | − + |
| УФ 800 ГОСТ | 800 | 700 | − + |
| УФ 900 ГОСТ | 900 | 750 | − + |
| УФ 1000 ГОСТ | 1000 | 800 | − + |
Чугунное фланцевое колено под угол 90°. Применяется для поворота трубопровода в вертикальной или горизонтальной плоскости.
Изготавливается из высокопрочного чугуна с шаровидным графитом (ВЧШГ) или серого чугуна СЧ 15/СЧ 20 по ГОСТ 5525-2023 и ТУ 41-000-001. Антикоррозионное покрытие — битумное (БТ) по ГОСТ 18599 или эпоксидное (ЭП) по техническим условиям. По запросу возможно изготовление с нестандартными типоразмерами и фланцами по чертежам заказчика.
