Выпуск фланцевый (ВФ)

Чугунный фланцевый выпуск для присоединения к трубопроводу через фланцевое соединение. Применяется на магистралях водоснабжения и канализации.

Материал: серый чугун СЧ 15/СЧ 20, высокопрочный чугун ВЧ 40
Наружное покрытие: цинковое покрытие и краска на основе синтетической смолы либо эпоксидная краска; краска на основе синтетической смолы; эпоксидная краска
Внутреннее покрытие: цементно-песчаное покрытие (ЦПП); краска на основе синтетической смолы; эпоксидная краска; без покрытия
Рабочее давление: до 1,6 МПа
Температура: до +120 °C
Соединение: Фланцевые
Стандарт: ТУ 41-000-001 и ГОСТ 5525-2023

Скачать каталог PDF

Отгрузка: со склада в Москве от 1 рабочего дня. Доставка автотранспортом и ЖД по всей России.

Типоразмеры

Доступные типоразмеры ВФ

Все типоразмеры ВФ в наличии на складе. Изготовление под заказ — от 5 рабочих дней.

ВФ — выпуск с одним фланцем и присоединительным патрубком под второй фланец. В типоразмере указан номинал корпуса DN и проход dn. Допустимые отклонения размеров — по ТУ завода-изготовителя.

ВФ DN 250

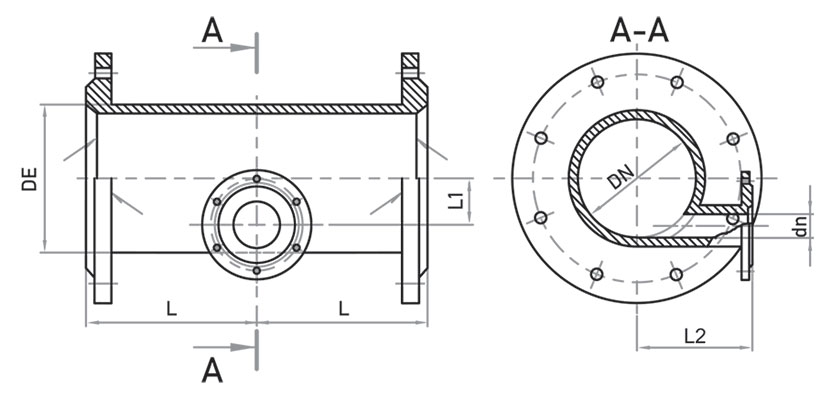

Габаритный чертёж Выпуска фланцевого ВФ. Полные размеры по каждому DN — в таблицах ниже.

Типоразмер	DN	dn	L	L1	L2	Кол-во
ВФ 250×100	250	100	300	75	250	− +
ВФ 250×150	250	150	300	50	250	− +

ВФ DN 300

Типоразмер	DN	dn	L	L1	L2	Кол-во
ВФ 300×100	300	100	300	100	275	− +
ВФ 300×150	300	150	300	75	275	− +

ВФ DN 350

Типоразмер	DN	dn	L	L1	L2	Кол-во
ВФ 350×100	350	100	300	124	300	− +
ВФ 350×150	350	150	300	99	300	− +

ВФ DN 400

Типоразмер	DN	dn	L	L1	L2	Кол-во
ВФ 400×100	400	100	300	149	325	− +
ВФ 400×150	400	150	300	124	325	− +

ВФ DN 500

Типоразмер	DN	dn	L	L1	L2	Кол-во
ВФ 500×100	500	100	500	201	375	− +
ВФ 500×150	500	150	500	175	425	− +
ВФ 500×200	500	200	500	150	425	− +

ВФ DN 600

Типоразмер	DN	dn	L	L1	L2	Кол-во
ВФ 600×150	600	150	550	227	425	− +
ВФ 600×200	600	200	550	201	450	− +
ВФ 600×300	600	300	550	141	450	− +
ВФ 600×150	600	150	600	279	450	− +

ВФ DN 700

Типоразмер	DN	dn	L	L1	L2	Кол-во
ВФ 700×200	700	200	600	253	500	− +
ВФ 700×250	700	250	600	215	500	− +
ВФ 700×300	700	300	600	185	500	− +

ВФ DN 800

Типоразмер	DN	dn	L	L1	L2	Кол-во
ВФ 800×200	800	200	700	305	525	− +
ВФ 800×300	800	300	700	254	575	− +

ВФ DN 900

Типоразмер	DN	dn	L	L1	L2	Кол-во
ВФ 900×200	900	200	700	356	575	− +
ВФ 900×300	900	300	700	304	625	− +

ВФ DN 1000

Типоразмер	DN	dn	L	L1	L2	Кол-во
ВФ 1000×300	1000	300	700	326	675	− +
ВФ 1000×400	1000	400	700	304	700	− +

Выберите количество в любой из таблиц

Применение

Описание и назначение ВФ

Чугунный фланцевый выпуск для присоединения к трубопроводу через фланцевое соединение. Применяется на магистралях водоснабжения и канализации.

Изготавливается из высокопрочного чугуна с шаровидным графитом (ВЧШГ) или серого чугуна СЧ 15/СЧ 20 по ГОСТ 5525-2023 и ТУ 41-000-001. Антикоррозионное покрытие — битумное (БТ) по ГОСТ 18599 или эпоксидное (ЭП) по техническим условиям. По запросу возможно изготовление с нестандартными типоразмерами и фланцами по чертежам заказчика.
