Переход фланцевый (ХФ)

Чугунный переход с фланцами разных диаметров. Применяется для перехода с одного условного прохода на другой в трубопроводах водоснабжения, канализации и теплоснабжения. Два исполнения: А (ИСО) и Б (ГОСТ).

Материал: серый чугун СЧ 15/СЧ 20, высокопрочный чугун ВЧ 40
Наружное покрытие: цинковое покрытие и краска на основе синтетической смолы либо эпоксидная краска; краска на основе синтетической смолы; эпоксидная краска
Внутреннее покрытие: цементно-песчаное покрытие (ЦПП); краска на основе синтетической смолы; эпоксидная краска; без покрытия
Рабочее давление: до 1,6 МПа
Температура: до +120 °C
Соединение: Фланцевые
Стандарт: ТУ 41-000-001 и ГОСТ 5525-2023

Скачать каталог PDF

Отгрузка: со склада в Москве от 1 рабочего дня. Доставка автотранспортом и ЖД по всей России.

Типоразмеры

Доступные типоразмеры ХФ

Переход фланцевый. Условный проход DN, диаметр ответвления dn, длина L в мм. Два исполнения по фланцам: А (ИСО) и Б (ГОСТ).

ХФ DN 100

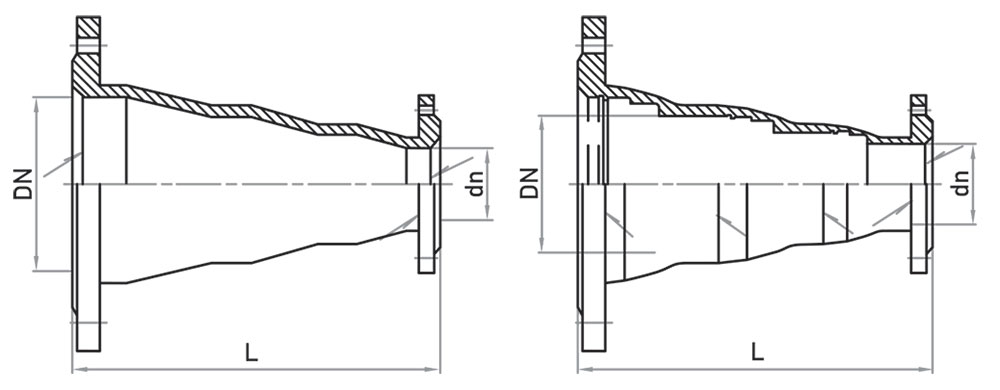

Габаритный чертёж Перехода фланцевого ХФ. Полные размеры по каждому DN — в таблицах ниже.

Типоразмер	DN	dn	L, А (ИСО)	L, Б (ГОСТ)	Кол-во
ХФ 100×80	100	80	200	200	− +

ХФ DN 125

Типоразмер	DN	dn	L, А (ИСО)	L, Б (ГОСТ)	Кол-во
ХФ 125×80	125	80	170	250	− +
ХФ 125×100	125	100	200	200	− +

ХФ DN 150

Типоразмер	DN	dn	L, А (ИСО)	L, Б (ГОСТ)	Кол-во
ХФ 150×80	150	80	150	300	− +
ХФ 150×100	150	100	150	250	− +
ХФ 150×125	150	125	200	200	− +

ХФ DN 200

Типоразмер	DN	dn	L, А (ИСО)	L, Б (ГОСТ)	Кол-во
ХФ 200×80	200	80	200	400	− +
ХФ 200×100	200	100	200	350	− +
ХФ 200×125	200	125	200	300	− +
ХФ 200×150	200	150	300	250	− +

ХФ DN 250

Типоразмер	DN	dn	L, А (ИСО)	L, Б (ГОСТ)	Кол-во
ХФ 250×100	250	100	200	450	− +
ХФ 250×125	250	125	200	400	− +
ХФ 250×150	250	150	200	350	− +
ХФ 250×200	250	200	300	250	− +

ХФ DN 300

Типоразмер	DN	dn	L, А (ИСО)	L, Б (ГОСТ)	Кол-во
ХФ 300×125	300	125	200	500	− +
ХФ 300×150	300	150	200	450	− +
ХФ 300×200	300	200	200	350	− +
ХФ 300×250	300	250	300	250	− +

ХФ DN 350

Типоразмер	DN	dn	L, А (ИСО)	L, Б (ГОСТ)	Кол-во
ХФ 350×150	350	150	270	550	− +
ХФ 350×200	350	200	270	450	− +
ХФ 350×250	350	250	270	350	− +
ХФ 350×300	350	300	300	250	− +

ХФ DN 400

Типоразмер	DN	dn	L, А (ИСО)	L, Б (ГОСТ)	Кол-во
ХФ 400×200	400	200	270	550	− +
ХФ 400×250	400	250	270	450	− +
ХФ 400×300	400	300	270	350	− +
ХФ 400×350	400	350	270	250	− +
ХФ 400×400	400	400	400	250	− +

ХФ DN 500

Типоразмер	DN	dn	L, А (ИСО)	L, Б (ГОСТ)	Кол-во
ХФ 500×250	500	250	300	650	− +
ХФ 500×300	500	300	300	550	− +
ХФ 500×350	500	350	300	450	− +
ХФ 500×400	500	400	300	350	− +

ХФ DN 600

Типоразмер	DN	dn	L, А (ИСО)	L, Б (ГОСТ)	Кол-во
ХФ 600×300	600	300	400	750	− +
ХФ 600×350	600	350	300	650	− +
ХФ 600×400	600	400	300	550	− +
ХФ 600×500	600	500	300	350	− +

ХФ DN 700

Типоразмер	DN	dn	L, А (ИСО)	L, Б (ГОСТ)	Кол-во
ХФ 700×400	700	400	300	750	− +
ХФ 700×500	700	500	400	550	− +
ХФ 700×600	700	600	300	350	− +

ХФ DN 800

Типоразмер	DN	dn	L, А (ИСО)	L, Б (ГОСТ)	Кол-во
ХФ 800×500	800	500	300	350	− +
ХФ 800×600	800	600	400	550	− +
ХФ 800×700	800	700	600	750	− +

ХФ DN 900

Типоразмер	DN	dn	L, А (ИСО)	L, Б (ГОСТ)	Кол-во
ХФ 900×600	900	600	400	550	− +
ХФ 900×700	900	700	500	750	− +
ХФ 900×800	900	800	600	950	− +

ХФ DN 1000

Типоразмер	DN	dn	L, А (ИСО)	L, Б (ГОСТ)	Кол-во
ХФ 1000×600	1000	600	450	350	− +
ХФ 1000×700	1000	700	400	550	− +
ХФ 1000×800	1000	800	600	750	− +
ХФ 1000×900	1000	900	700	850	− +

ХФ DN 1100–1200

Типоразмер	DN	dn	L, А (ИСО)	L, Б (ГОСТ)	Кол-во
ХФ 1100×1000	1100	1000	280	—	− +
ХФ 1200×1000	1200	1000	480	—	− +

ХФ DN 1400–1600

Типоразмер	DN	dn	L, А (ИСО)	L, Б (ГОСТ)	Кол-во
ХФ 1400×1200	1400	1200	360	—	− +
ХФ 1500×1400	1500	1400	260	—	− +
ХФ 1600×1400	1600	1400	360	—	− +

ХФ DN 1800–2600

Типоразмер	DN	dn	L, А (ИСО)	L, Б (ГОСТ)	Кол-во
ХФ 1800×1600	1800	1600	360	—	− +
ХФ 2000×1800	2000	1800	360	—	− +
ХФ 2200×2000	2200	2000	360	—	− +
ХФ 2400×2200	2400	2200	360	—	− +
ХФ 2600×2400	2600	2400	360	—	− +

Выберите количество в таблице

Применение

Описание и назначение ХФ

Чугунный переход с фланцами разных диаметров. Применяется для перехода с одного условного прохода на другой в трубопроводах водоснабжения, канализации и теплоснабжения.

Изготавливается из высокопрочного чугуна с шаровидным графитом (ВЧШГ) или серого чугуна СЧ 15/СЧ 20 по ГОСТ 5525-2023 и ТУ 41-000-001. Антикоррозионное покрытие — битумное (БТ) по ГОСТ 18599 или эпоксидное (ЭП) по техническим условиям. По запросу возможно изготовление с нестандартными типоразмерами и фланцами по чертежам заказчика.
