Тройник фланцевый с пожарной подставкой (ППТФ)

Тройник фланцевый с пожарной подставкой (резьбовым ответвлением) для подключения пожарного гидранта к водопроводной магистрали. Фланцевое соединение по ГОСТ 33259-2015.

Материал: серый чугун СЧ 15/СЧ 20, высокопрочный чугун ВЧ 40
Наружное покрытие: цинковое покрытие и краска на основе синтетической смолы либо эпоксидная краска; краска на основе синтетической смолы; эпоксидная краска
Внутреннее покрытие: цементно-песчаное покрытие (ЦПП); краска на основе синтетической смолы; эпоксидная краска; без покрытия
Рабочее давление: до 1,6 МПа
Температура: до +120 °C
Соединение: Фланцевые
Стандарт: ТУ 41-000-001 и ГОСТ 5525-2023

Скачать каталог PDF

Отгрузка: со склада в Москве от 1 рабочего дня. Доставка автотранспортом и ЖД по всей России.

Типоразмеры

Доступные типоразмеры ППТФ

Все типоразмеры ППТФ в наличии на складе. Изготовление под заказ — от 5 рабочих дней.

Типоразмеры ППТФ

Тройник фланцевый с пожарной подставкой.

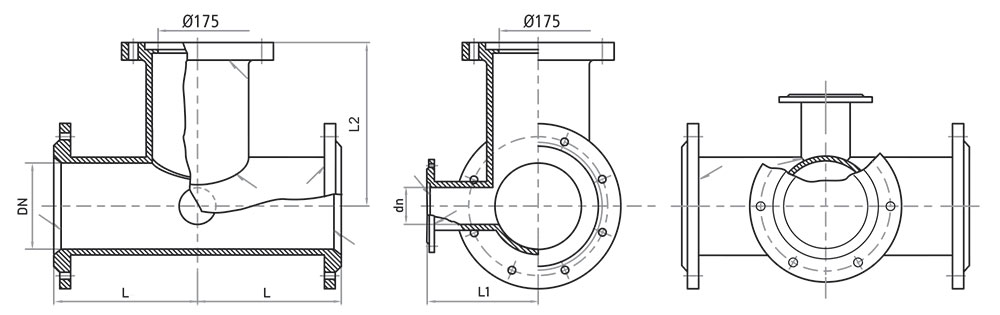

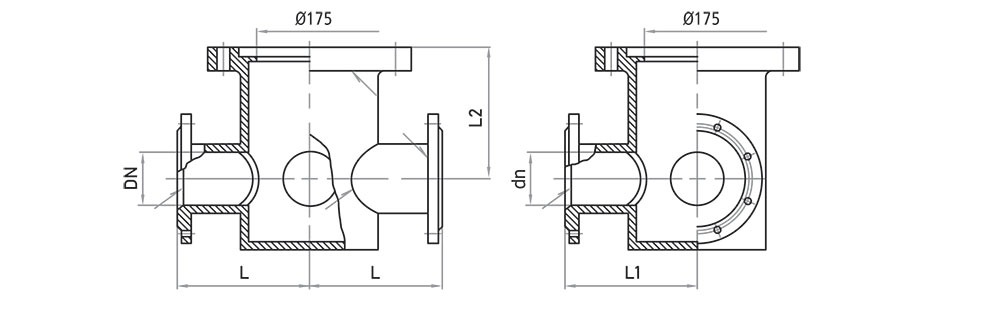

Габаритные чертежи Тройника фланцевого с пожарной подставкой ППТФ для DN 100 и DN 150. Полные размеры по каждому DN — в таблицах ниже.

ППТФ DN 100

Типоразмер	DN	dn	L	L1	L2	Кол-во
ППТФ 100×100	100	100	200	200	225	− +

ППТФ DN 150

Типоразмер	DN	dn	L	L1	L2	Кол-во
ППТФ 150×100	150	100	250	200	250	− +
ППТФ 150×150	150	150	250	250	250	− +

ППТФ DN 200

Типоразмер	DN	dn	L	L1	L2	Кол-во
ППТФ 200×100	200	100	300	225	275	− +
ППТФ 200×150	200	150	300	225	275	− +
ППТФ 200×200	200	200	300	300	275	− +

ППТФ DN 250

Типоразмер	DN	dn	L	L1	L2	Кол-во
ППТФ 250×100	250	100	300	250	300	− +
ППТФ 250×150	250	150	300	250	300	− +
ППТФ 250×200	250	200	300	275	300	− +
ППТФ 250×250	250	250	300	300	300	− +

ППТФ DN 300

Типоразмер	DN	dn	L	L1	L2	Кол-во
ППТФ 300×100	300	100	300	275	325	− +
ППТФ 300×150	300	150	300	275	325	− +
ППТФ 300×200	300	200	300	300	325	− +
ППТФ 300×250	300	250	300	300	325	− +
ППТФ 300×300	300	300	300	300	325	− +

ППТФ DN 350

Типоразмер	DN	dn	L	L1	L2	Кол-во
ППТФ 350×100	350	100	300	300	350	− +
ППТФ 350×150	350	150	300	300	350	− +
ППТФ 350×200	350	200	300	300	350	− +
ППТФ 350×250	350	250	300	325	350	− +
ППТФ 350×300	350	300	300	325	350	− +
ППТФ 350×350	350	350	350	325	350	− +

ППТФ DN 400

Типоразмер	DN	dn	L	L1	L2	Кол-во
ППТФ 400×100	400	100	300	325	380	− +
ППТФ 400×150	400	150	300	325	380	− +
ППТФ 400×200	400	200	300	350	380	− +
ППТФ 400×250	400	250	300	350	380	− +
ППТФ 400×300	400	300	400	350	380	− +
ППТФ 400×350	400	350	400	375	380	− +
ППТФ 400×400	400	400	400	400	380	− +

ППТФ DN 500

Типоразмер	DN	dn	L	L1	L2	Кол-во
ППТФ 500×100	500	100	300	375	430	− +
ППТФ 500×150	500	150	300	375	430	− +
ППТФ 500×200	500	200	300	400	430	− +
ППТФ 500×250	500	250	400	400	430	− +
ППТФ 500×300	500	300	400	425	430	− +
ППТФ 500×350	500	350	400	425	430	− +
ППТФ 500×400	500	400	400	430	430	− +
ППТФ 500×500	500	500	500	500	430	− +

ППТФ DN 600

Типоразмер	DN	dn	L	L1	L2	Кол-во
ППТФ 600×100	600	100	300	430	480	− +
ППТФ 600×150	600	150	400	430	480	− +
ППТФ 600×200	600	200	300	450	480	− +
ППТФ 600×250	600	250	400	450	480	− +
ППТФ 600×300	600	300	400	475	480	− +
ППТФ 600×350	600	350	400	475	480	− +
ППТФ 600×400	600	400	400	475	480	− +
ППТФ 600×500	600	500	500	500	480	− +
ППТФ 600×600	600	600	550	550	480	− +

ППТФ DN 700

Типоразмер	DN	dn	L	L1	L2	Кол-во
ППТФ 700×100	700	100	400	500	530	− +
ППТФ 700×150	700	150	400	500	530	− +
ППТФ 700×200	700	200	400	500	530	− +
ППТФ 700×250	700	250	400	500	530	− +
ППТФ 700×300	700	300	400	500	530	− +
ППТФ 700×350	700	350	500	525	530	− +
ППТФ 700×400	700	400	500	525	530	− +

Выберите количество в таблице

Применение

Описание и назначение ППТФ

Изготавливается из высокопрочного чугуна с шаровидным графитом (ВЧШГ) или серого чугуна СЧ 15/СЧ 20 по ГОСТ 5525-2023 и ТУ 41-000-001. Антикоррозионное покрытие — битумное (БТ) по ГОСТ 18599 или эпоксидное (ЭП) по техническим условиям. По запросу возможно изготовление с нестандартными типоразмерами и фланцами по чертежам заказчика.
