Отвод фланец — гладкий конец (ОФГ)

Отвод с одним фланцем и одним гладким концом. Применяется при соединении фланцевой арматуры с раструбным трубопроводом.

Материал: серый чугун СЧ 15/СЧ 20, высокопрочный чугун ВЧ 40
Наружное покрытие: цинковое покрытие и краска на основе синтетической смолы либо эпоксидная краска; краска на основе синтетической смолы; эпоксидная краска
Внутреннее покрытие: цементно-песчаное покрытие (ЦПП); краска на основе синтетической смолы; эпоксидная краска; без покрытия
Рабочее давление: до 1,6 МПа
Температура: до +120 °C
Соединение: Фланцевые
Стандарт: ТУ 41-000-001 и ГОСТ 5525-2023

Скачать каталог PDF

Отгрузка: со склада в Москве от 1 рабочего дня. Доставка автотранспортом и ЖД по всей России.

Типоразмеры

Доступные типоразмеры ОФГ

Все типоразмеры ОФГ в наличии на складе. Изготовление под заказ — от 5 рабочих дней.

ОФГ — отвод с фланцем и гладким концом. По запросу возможно изготовление с шагом 1° от 5° до 89°.

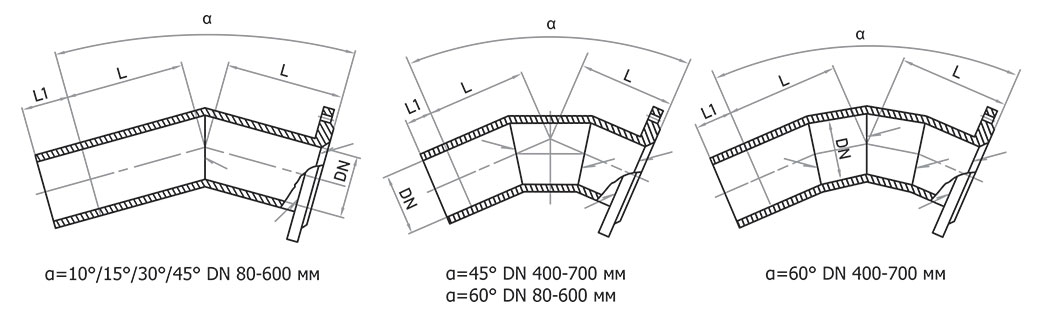

Отвод фланец — гладкий конец (ОФГ) — чертёж

Габаритный чертёж Отвода фланец-гладкий ОФГ. Полные размеры по каждому DN — в таблицах ниже.

Размеры L и L1 (мм) по углам поворота

L — строительная длина для каждого угла. L1 — длина гладкого конца: ТУТОН — под раструбное соединение, Фикс. соед. — под фиксированное (фланцевое). По запросу — изготовление с шагом 1° от 5° до 89°. Допустимые отклонения — по ТУ завода-изготовителя.

ОФГ α = 10°

Типоразмер	DN	L	L1 ТУТОН	L1 Фикс. соед.	Кол-во
ОФГ 80 α=10° ГОСТ	80	125	80	130	− +
ОФГ 100 α=10° ГОСТ	100	166	88	135	− +
ОФГ 125 α=10° ГОСТ	125	150	91	140	− +
ОФГ 150 α=10° ГОСТ	150	205	94	150	− +
ОФГ 200 α=10° ГОСТ	200	245	100	160	− +
ОФГ 250 α=10° ГОСТ	250	245	105	165	− +
ОФГ 300 α=10° ГОСТ	300	245	110	170	− +
ОФГ 350 α=10° ГОСТ	350	191	110	180	− +
ОФГ 400 α=10° ГОСТ	400	326	110	190	− +
ОФГ 500 α=10° ГОСТ	500	414	120	200	− +
ОФГ 600 α=10° ГОСТ	600	446	120	200	− +
ОФГ 700 α=10° ГОСТ	700	485	150	230	− +

ОФГ α = 15°

Типоразмер	DN	L	L1 ТУТОН	L1 Фикс. соед.	Кол-во
ОФГ 80 α=15° ГОСТ	80	125	80	130	− +
ОФГ 100 α=15° ГОСТ	100	167	88	135	− +
ОФГ 125 α=15° ГОСТ	125	150	91	140	− +
ОФГ 150 α=15° ГОСТ	150	206	94	150	− +
ОФГ 200 α=15° ГОСТ	200	246	100	160	− +
ОФГ 250 α=15° ГОСТ	250	246	105	165	− +
ОФГ 300 α=15° ГОСТ	300	246	110	170	− +
ОФГ 350 α=15° ГОСТ	350	210	110	180	− +
ОФГ 400 α=15° ГОСТ	400	327	110	190	− +
ОФГ 500 α=15° ГОСТ	500	416	120	200	− +
ОФГ 600 α=15° ГОСТ	600	448	120	200	− +
ОФГ 700 α=15° ГОСТ	700	488	150	230	− +

ОФГ α = 30°

Типоразмер	DN	L	L1 ТУТОН	L1 Фикс. соед.	Кол-во
ОФГ 80 α=30° ГОСТ	80	126	80	130	− +
ОФГ 100 α=30° ГОСТ	100	169	88	135	− +
ОФГ 125 α=30° ГОСТ	125	150	91	140	− +
ОФГ 150 α=30° ГОСТ	150	209	94	150	− +
ОФГ 200 α=30° ГОСТ	200	249	100	160	− +
ОФГ 250 α=30° ГОСТ	250	249	105	165	− +
ОФГ 300 α=30° ГОСТ	300	249	110	170	− +
ОФГ 350 α=30° ГОСТ	350	145	110	180	− +
ОФГ 400 α=30° ГОСТ	400	331	110	190	− +
ОФГ 500 α=30° ГОСТ	500	422	120	200	− +
ОФГ 600 α=30° ГОСТ	600	454	120	200	− +
ОФГ 700 α=30° ГОСТ	700	494	150	230	− +

ОФГ α = 45°

Типоразмер	DN	L	L1 ТУТОН	L1 Фикс. соед.	Кол-во
ОФГ 80 α=45° ГОСТ	80	129	80	130	− +
ОФГ 100 α=45° ГОСТ	100	172	88	135	− +
ОФГ 125 α=45° ГОСТ	125	150	91	140	− +
ОФГ 150 α=45° ГОСТ	150	214	94	150	− +
ОФГ 200 α=45° ГОСТ	200	255	100	160	− +
ОФГ 250 α=45° ГОСТ	250	255	105	165	− +
ОФГ 300 α=45° ГОСТ	300	255	110	170	− +
ОФГ 350 α=45° ГОСТ	350	298	110	180	− +
ОФГ 400 α=45° ГОСТ	400	340	110	190	− +
ОФГ 500 α=45° ГОСТ	500	433	120	200	− +
ОФГ 600 α=45° ГОСТ	600	466	120	200	− +
ОФГ 700 α=45° ГОСТ	700	507	150	230	− +

ОФГ α = 60°

Типоразмер	DN	L	L1 ТУТОН	L1 Фикс. соед.	Кол-во
ОФГ 80 α=60° ГОСТ	80	166	80	130	− +
ОФГ 100 α=60° ГОСТ	100	184	88	135	− +
ОФГ 125 α=60° ГОСТ	125	150	91	140	− +
ОФГ 150 α=60° ГОСТ	150	199	94	150	− +
ОФГ 200 α=60° ГОСТ	200	212	100	160	− +
ОФГ 250 α=60° ГОСТ	250	227	105	165	− +
ОФГ 300 α=60° ГОСТ	300	243	110	170	− +
ОФГ 350 α=60° ГОСТ	350	298	110	180	− +
ОФГ 400 α=60° ГОСТ	400	298	110	190	− +
ОФГ 500 α=60° ГОСТ	500	366	120	200	− +
ОФГ 600 α=60° ГОСТ	600	426	120	200	− +
ОФГ 700 α=60° ГОСТ	700	528	150	230	− +

Выберите количество в любой из таблиц

Применение

Описание и назначение ОФГ

Изготавливается из высокопрочного чугуна с шаровидным графитом (ВЧШГ) или серого чугуна СЧ 15/СЧ 20 по ГОСТ 5525-2023 и ТУ 41-000-001. Антикоррозионное покрытие — битумное (БТ) по ГОСТ 18599 или эпоксидное (ЭП) по техническим условиям. По запросу возможно изготовление с нестандартными типоразмерами и фланцами по чертежам заказчика.
