ТФ — Тройник фланцевый — типоразмеры, таблица габаритов. Производство ПКФ «МАКОН»

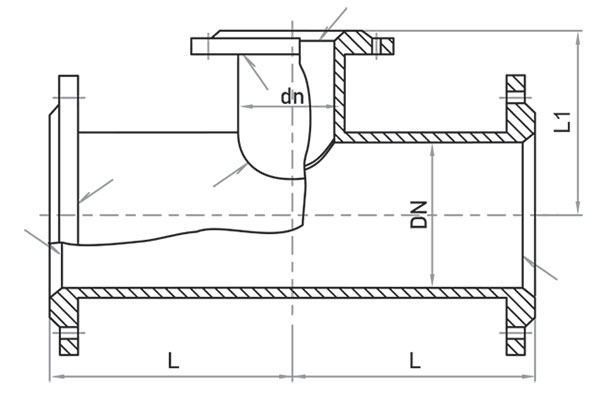

Габаритный чертёж Тройника фланцевого ТФ. Полные размеры по каждому DN — в таблицах ниже.

Исполнение по ИСО 2531

Размеры по международному стандарту ISO 2531. Для каждого DN — отдельная таблица.

DN 50

Типоразмер	dn	L	L1	Кол-во
ТФ 50×50 ИСО	50	140	120	− +

DN 65

Типоразмер	dn	L	L1	Кол-во
ТФ 65×50 ИСО	50	165	130	− +
ТФ 65×65 ИСО	65	165	165	− +

DN 80

Типоразмер	dn	L	L1	Кол-во
ТФ 80×50 ИСО	50	174	135	− +
ТФ 80×65 ИСО	65	174	160	− +
ТФ 80×80 ИСО	80	174	174	− +

DN 100

Типоразмер	dn	L	L1	Кол-во
ТФ 100×50 ИСО	50	194	145	− +
ТФ 100×65 ИСО	65	194	170	− +
ТФ 100×80 ИСО	80	194	180	− +
ТФ 100×100 ИСО	100	194	194	− +

DN 125

Типоразмер	dn	L	L1	Кол-во
ТФ 125×65 ИСО	65	194	180	− +
ТФ 125×80 ИСО	80	194	200	− +
ТФ 125×100 ИСО	100	194	194	− +
ТФ 125×125 ИСО	125	194	194	− +

DN 150

Типоразмер	dn	L	L1	Кол-во
ТФ 150×50 ИСО	50	194	220	− +
ТФ 150×65 ИСО	65	194	180	− +
ТФ 150×80 ИСО	80	194	180	− +
ТФ 150×100 ИСО	100	194	180	− +
ТФ 150×125 ИСО	125	194	205	− +
ТФ 150×150 ИСО	150	194	194	− +

DN 200

Типоразмер	dn	L	L1	Кол-во
ТФ 200×50 ИСО	50	194	260	− +
ТФ 200×65 ИСО	65	194	220	− +
ТФ 200×80 ИСО	80	194	200	− +
ТФ 200×100 ИСО	100	194	200	− +
ТФ 200×125 ИСО	125	217.5	200	− +
ТФ 200×150 ИСО	150	230	245	− +
ТФ 200×200 ИСО	200	260	260	− +

DN 250

Типоразмер	dn	L	L1	Кол-во
ТФ 250×50 ИСО	50	192.5	260	− +
ТФ 250×65 ИСО	65	202.5	260	− +
ТФ 250×80 ИСО	80	212.5	270	− +
ТФ 250×100 ИСО	100	232.5	280	− +
ТФ 250×125 ИСО	125	242.5	280	− +
ТФ 250×150 ИСО	150	242.5	280	− +
ТФ 250×250 ИСО	250	270	270	− +

DN 300

Типоразмер	dn	L	L1	Кол-во
ТФ 300×65 ИСО	65	202.5	290	− +
ТФ 300×80 ИСО	80	212.5	300	− +
ТФ 300×100 ИСО	100	222.5	320	− +
ТФ 300×125 ИСО	125	252.5	340	− +
ТФ 300×150 ИСО	150	252.5	310	− +
ТФ 300×200 ИСО	200	252.5	320	− +
ТФ 300×250 ИСО	250	292.5	320	− +
ТФ 300×300 ИСО	300	320	320	− +

DN 400

Типоразмер	dn	L	L1	Кол-во
ТФ 400×65 ИСО	65	237.5	360	− +
ТФ 400×80 ИСО	80	302.5	340	− +
ТФ 400×100 ИСО	100	267.5	360	− +
ТФ 400×125 ИСО	125	275	370	− +
ТФ 400×150 ИСО	150	305	370	− +
ТФ 400×200 ИСО	200	305	380	− +
ТФ 400×250 ИСО	250	362.5	400	− +
ТФ 400×400 ИСО	400	420	420	− +

DN 500

Типоразмер	dn	L	L1	Кол-во
ТФ 500×100 ИСО	100	292.5	420	− +
ТФ 500×125 ИСО	125	292.5	420	− +
ТФ 500×150 ИСО	150	305	420	− +
ТФ 500×200 ИСО	200	325	440	− +
ТФ 500×250 ИСО	250	350	445	− +
ТФ 500×300 ИСО	300	362.5	450	− +
ТФ 500×400 ИСО	400	442.5	480	− +
ТФ 500×500 ИСО	500	550	550	− +

DN 600

Типоразмер	dn	L	L1	Кол-во
ТФ 600×150 ИСО	150	317.5	485	− +
ТФ 600×200 ИСО	200	350	500	− +
ТФ 600×250 ИСО	250	375	505	− +
ТФ 600×300 ИСО	300	405	515	− +
ТФ 600×400 ИСО	400	465	540	− +
ТФ 600×500 ИСО	500	550	550	− +
ТФ 600×600 ИСО	600	582.5	580	− +

DN 700

Типоразмер	dn	L	L1	Кол-во
ТФ 700×100 ИСО	100	325	525	− +
ТФ 700×150 ИСО	150	325	525	− +
ТФ 700×200 ИСО	200	425	525	− +
ТФ 700×250 ИСО	250	360	550	− +
ТФ 700×300 ИСО	300	435	540	− +
ТФ 700×400 ИСО	400	360	570	− +
ТФ 700×500 ИСО	500	490	570	− +
ТФ 700×600 ИСО	600	600	600	− +
ТФ 700×700 ИСО	700	600	600	− +

DN 800

Типоразмер	dn	L	L1	Кол-во
ТФ 800×200 ИСО	200	585	615	− +
ТФ 800×400 ИСО	400	455	615	− +
ТФ 800×600 ИСО	600	675	645	− +
ТФ 800×800 ИСО	800	675	645	− +

DN 900

Типоразмер	dn	L	L1	Кол-во
ТФ 900×200 ИСО	200	365	645	− +
ТФ 900×400 ИСО	400	475	675	− +
ТФ 900×600 ИСО	600	750	705	− +
ТФ 900×900 ИСО	900	750	750	− +

DN 1000

Типоразмер	dn	L	L1	Кол-во
ТФ 1000×400 ИСО	400	445	735	− +
ТФ 1000×600 ИСО	600	825	765	− +
ТФ 1000×1000 ИСО	1000	825	825	− +

DN 1200

Типоразмер	dn	L	L1	Кол-во
ТФ 1200×600 ИСО	600	885	915	− +
ТФ 1200×800 ИСО	800	915	1070	− +
ТФ 1200×1200 ИСО	1200	945	1300	− +

DN 1400

Типоразмер	dn	L	L1	Кол-во
ТФ 1400×600 ИСО	600	980	1030	− +
ТФ 1400×800 ИСО	800	1010	1260	− +
ТФ 1400×1400 ИСО	1400	1040	1495	− +

DN 1500

Типоразмер	dn	L	L1	Кол-во
ТФ 1500×600 ИСО	600	1035	1035	− +
ТФ 1500×1000 ИСО	1000	1585	1550	− +

DN 1600

Типоразмер	dn	L	L1	Кол-во
ТФ 1600×600 ИСО	600	1090	1040	− +
ТФ 1600×800 ИСО	800	1120	1274	− +
ТФ 1600×1000 ИСО	1000	1150	1505	− +
ТФ 1600×1200 ИСО	1200	1180	1740	− +

DN 1800

Типоразмер	dn	L	L1	Кол-во
ТФ 1800×600 ИСО	600	1200	1056	− +
ТФ 1800×800 ИСО	800	1230	1285	− +
ТФ 1800×1000 ИСО	1000	1260	1520	− +
ТФ 1800×1200 ИСО	1200	1290	1750	− +

DN 2000

Типоразмер	dn	L	L1	Кол-во
ТФ 2000×600 ИСО	600	1310	1065	− +
ТФ 2000×1000 ИСО	1000	1370	1530	− +
ТФ 2000×1400 ИСО	1400	1430	1595	− +

DN 2200

Типоразмер	dn	L	L1	Кол-во
ТФ 2200×600 ИСО	600	1420	1080	− +
ТФ 2200×1200 ИСО	1200	1515	1775	− +
ТФ 2200×1800 ИСО	1800	1600	2470	− +

DN 2400

Типоразмер	dn	L	L1	Кол-во
ТФ 2400×600 ИСО	600	1530	1100	− +
ТФ 2400×1200 ИСО	1200	1620	1795	− +
ТФ 2400×1800 ИСО	1800	1710	2480	− +

DN 2600

Типоразмер	dn	L	L1	Кол-во
ТФ 2600×600 ИСО	600	1640	1100	− +
ТФ 2600×1400 ИСО	1400	1755	2020	− +
ТФ 2600×2000 ИСО	2000	1850	2725	− +

Исполнение по ГОСТ

Размеры по ГОСТ. Для каждого DN — отдельная таблица.

DN 50

Типоразмер	dn	L	L1	Кол-во
ТФ 50×50 ГОСТ	50	175	125	− +

DN 65

Типоразмер	dn	L	L1	Кол-во
ТФ 65×50 ГОСТ	50	200	150	− +
ТФ 65×65 ГОСТ	65	200	150	− +

DN 80

Типоразмер	dn	L	L1	Кол-во
ТФ 80×50 ГОСТ	50	200	150	− +
ТФ 80×65 ГОСТ	65	200	150	− +
ТФ 80×80 ГОСТ	80	200	150	− +

DN 100

Типоразмер	dn	L	L1	Кол-во
ТФ 100×50 ГОСТ	50	250	150	− +
ТФ 100×65 ГОСТ	65	250	150	− +
ТФ 100×80 ГОСТ	80	250	150	− +
ТФ 100×100 ГОСТ	100	250	150	− +

DN 125

Типоразмер	dn	L	L1	Кол-во
ТФ 125×65 ГОСТ	65	275	175	− +
ТФ 125×80 ГОСТ	80	275	175	− +
ТФ 125×100 ГОСТ	100	275	175	− +
ТФ 125×125 ГОСТ	125	275	175	− +

DN 150

Типоразмер	dn	L	L1	Кол-во
ТФ 150×50 ГОСТ	50	250	200	− +
ТФ 150×65 ГОСТ	65	250	200	− +
ТФ 150×80 ГОСТ	80	300	200	− +
ТФ 150×100 ГОСТ	100	300	200	− +
ТФ 150×125 ГОСТ	125	300	200	− +
ТФ 150×150 ГОСТ	150	300	200	− +

DN 200

Типоразмер	dn	L	L1	Кол-во
ТФ 200×50 ГОСТ	50	300	225	− +
ТФ 200×65 ГОСТ	65	300	225	− +
ТФ 200×80 ГОСТ	80	300	225	− +
ТФ 200×100 ГОСТ	100	300	225	− +
ТФ 200×125 ГОСТ	125	300	225	− +
ТФ 200×150 ГОСТ	150	300	225	− +
ТФ 200×200 ГОСТ	200	300	300	− +

DN 250

Типоразмер	dn	L	L1	Кол-во
ТФ 250×50 ГОСТ	50	300	250	− +
ТФ 250×65 ГОСТ	65	300	250	− +
ТФ 250×80 ГОСТ	80	300	250	− +
ТФ 250×100 ГОСТ	100	300	250	− +
ТФ 250×125 ГОСТ	125	300	250	− +
ТФ 250×150 ГОСТ	150	300	250	− +
ТФ 250×250 ГОСТ	250	300	275	− +

DN 300

Типоразмер	dn	L	L1	Кол-во
ТФ 300×65 ГОСТ	65	300	300	− +
ТФ 300×80 ГОСТ	80	300	300	− +
ТФ 300×100 ГОСТ	100	300	300	− +
ТФ 300×125 ГОСТ	125	300	300	− +
ТФ 300×150 ГОСТ	150	300	300	− +
ТФ 300×200 ГОСТ	200	300	300	− +
ТФ 300×250 ГОСТ	250	300	300	− +
ТФ 300×300 ГОСТ	300	300	300	− +

DN 400

Типоразмер	dn	L	L1	Кол-во
ТФ 400×65 ГОСТ	65	300	325	− +
ТФ 400×80 ГОСТ	80	300	325	− +
ТФ 400×100 ГОСТ	100	300	325	− +
ТФ 400×125 ГОСТ	125	300	325	− +
ТФ 400×150 ГОСТ	150	300	350	− +
ТФ 400×200 ГОСТ	200	300	350	− +
ТФ 400×250 ГОСТ	250	300	350	− +
ТФ 400×400 ГОСТ	400	400	400	− +

DN 500

Типоразмер	dn	L	L1	Кол-во
ТФ 500×100 ГОСТ	100	350	375	− +
ТФ 500×125 ГОСТ	125	350	375	− +
ТФ 500×150 ГОСТ	150	350	400	− +
ТФ 500×200 ГОСТ	200	400	400	− +
ТФ 500×250 ГОСТ	250	400	400	− +
ТФ 500×300 ГОСТ	300	400	425	− +
ТФ 500×400 ГОСТ	400	400	425	− +
ТФ 500×500 ГОСТ	500	500	500	− +

DN 600

Типоразмер	dn	L	L1	Кол-во
ТФ 600×150 ГОСТ	150	300	450	− +
ТФ 600×200 ГОСТ	200	300	450	− +
ТФ 600×250 ГОСТ	250	400	450	− +
ТФ 600×300 ГОСТ	300	400	475	− +
ТФ 600×400 ГОСТ	400	400	475	− +
ТФ 600×500 ГОСТ	500	500	500	− +
ТФ 600×600 ГОСТ	600	550	550	− +

DN 700

Типоразмер	dn	L	L1	Кол-во
ТФ 700×100 ГОСТ	100	400	500	− +
ТФ 700×150 ГОСТ	150	400	500	− +
ТФ 700×200 ГОСТ	200	400	500	− +
ТФ 700×250 ГОСТ	250	400	500	− +
ТФ 700×300 ГОСТ	300	400	525	− +
ТФ 700×400 ГОСТ	400	500	525	− +
ТФ 700×500 ГОСТ	500	500	550	− +
ТФ 700×600 ГОСТ	600	500	550	− +
ТФ 700×700 ГОСТ	700	500	600	− +

DN 800

Типоразмер	dn	L	L1	Кол-во
ТФ 800×200 ГОСТ	200	500	575	− +
ТФ 800×400 ГОСТ	400	500	575	− +
ТФ 800×600 ГОСТ	600	700	625	− +
ТФ 800×800 ГОСТ	800	700	700	− +

DN 900

Типоразмер	dn	L	L1	Кол-во
ТФ 900×200 ГОСТ	200	400	600	− +
ТФ 900×400 ГОСТ	400	500	650	− +
ТФ 900×600 ГОСТ	600	700	675	− +
ТФ 900×900 ГОСТ	900	750	750	− +

DN 1000

Типоразмер	dn	L	L1	Кол-во
ТФ 1000×400 ГОСТ	400	500	700	− +
ТФ 1000×600 ГОСТ	600	700	725	− +
ТФ 1000×1000 ГОСТ	1000	800	800	− +

DN 1200

Типоразмер	dn	L	L1	Кол-во
ТФ 1200×600 ГОСТ	600	—	—	− +
ТФ 1200×800 ГОСТ	800	—	—	− +
ТФ 1200×1200 ГОСТ	1200	—	—	− +

DN 1400

Типоразмер	dn	L	L1	Кол-во
ТФ 1400×600 ГОСТ	600	—	—	− +
ТФ 1400×800 ГОСТ	800	—	—	− +
ТФ 1400×1400 ГОСТ	1400	—	—	− +

DN 1500

Типоразмер	dn	L	L1	Кол-во
ТФ 1500×600 ГОСТ	600	—	—	− +
ТФ 1500×1000 ГОСТ	1000	—	—	− +

DN 1600

Типоразмер	dn	L	L1	Кол-во
ТФ 1600×600 ГОСТ	600	—	—	− +
ТФ 1600×800 ГОСТ	800	—	—	− +
ТФ 1600×1000 ГОСТ	1000	—	—	− +
ТФ 1600×1200 ГОСТ	1200	—	—	− +

DN 1800

Типоразмер	dn	L	L1	Кол-во
ТФ 1800×600 ГОСТ	600	—	—	− +
ТФ 1800×800 ГОСТ	800	—	—	− +
ТФ 1800×1000 ГОСТ	1000	—	—	− +
ТФ 1800×1200 ГОСТ	1200	—	—	− +

DN 2000

Типоразмер	dn	L	L1	Кол-во
ТФ 2000×600 ГОСТ	600	—	—	− +
ТФ 2000×1000 ГОСТ	1000	—	—	− +
ТФ 2000×1400 ГОСТ	1400	—	—	− +

DN 2200

Типоразмер	dn	L	L1	Кол-во
ТФ 2200×600 ГОСТ	600	—	—	− +
ТФ 2200×1200 ГОСТ	1200	—	—	− +
ТФ 2200×1800 ГОСТ	1800	—	—	− +

DN 2400

Типоразмер	dn	L	L1	Кол-во
ТФ 2400×600 ГОСТ	600	—	—	− +
ТФ 2400×1200 ГОСТ	1200	—	—	− +
ТФ 2400×1800 ГОСТ	1800	—	—	− +

DN 2600

Типоразмер	dn	L	L1	Кол-во
ТФ 2600×600 ГОСТ	600	—	—	− +
ТФ 2600×1400 ГОСТ	1400	—	—	− +
ТФ 2600×2000 ГОСТ	2000	—	—	− +
