Отвод раструбный с гладким концом (ОРГ)
ОРГ · ПКФ «МАКОН»

Отвод раструбный с гладким концом (ОРГ)

Чугунный отвод с раструбом и гладким концом для поворота в местах соединения раструбного и гладкого трубопроводов.

  • Материал: серый чугун СЧ 15/СЧ 20, высокопрочный чугун ВЧ 40
  • Наружное покрытие: цинковое покрытие и краска на основе синтетической смолы либо эпоксидная краска; краска на основе синтетической смолы; эпоксидная краска
  • Внутреннее покрытие: цементно-песчаное покрытие (ЦПП); краска на основе синтетической смолы; эпоксидная краска; без покрытия
  • Рабочее давление: до 1,6 МПа
  • Температура: до +120 °C
  • Соединение: Раструбные
  • Стандарт: ТУ 41-000-001 и ГОСТ 5525-2023
Скачать каталог PDF
Отгрузка: со склада в Москве от 1 рабочего дня. Доставка автотранспортом и ЖД по всей России.
Типоразмеры

Доступные типоразмеры ОРГ

Все типоразмеры ОРГ в наличии на складе. Изготовление под заказ — от 5 рабочих дней.

ОРГ — отвод раструбный с гладким концом. Тайтон и фиксированное соединение. Под α=11°15′/22°30′/45° (ИСО) и α=10°/15°/30°/45°/60° (ГОСТ). Угол α определяет размер L — на каждый DN восемь разных изделий (по одной на каждый α).

Размеры q, L, L1 (мм) — Исполнение А (ИСО)

Исполнение А (ИСО) — углы α=11°15′/22°30′/45°. q — базовый радиус по ИСО. L — строительная длина отвода. L1 — длина раструба Тайтон или фиксированного соединения (привязана к DN, не зависит от α). Допустимые отклонения — по ТУ завода-изготовителя.

α = 11°15′

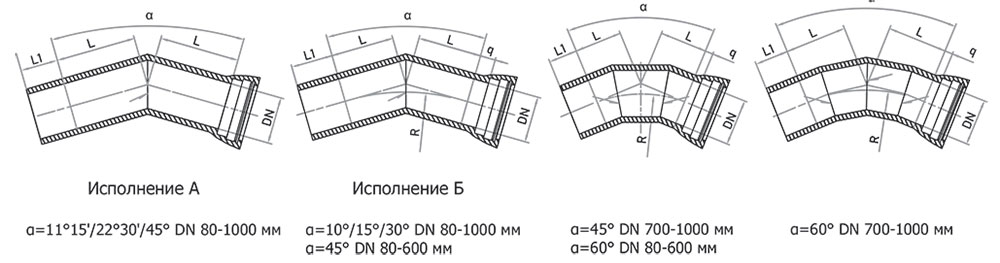

Отвод раструбный с гладким концом (ОРГ) — чертёж

Габаритный чертёж Отвода раструбного с гладким концом ОРГ. Полные размеры по каждому DN — в таблицах ниже.

ТипоразмерDNqLТайтон L1Фикс. соед. L1
ОРГ 80 α=11°15′ ГОСТ80303080 мм−+130 мм−+
ОРГ 100 α=11°15′ ГОСТ100303088 мм−+135 мм−+
ОРГ 150 α=11°15′ ГОСТ150353594 мм−+150 мм−+
ОРГ 200 α=11°15′ ГОСТ2004040100 мм−+160 мм−+
ОРГ 250 α=11°15′ ГОСТ2505050105 мм−+165 мм−+
ОРГ 300 α=11°15′ ГОСТ3005555110 мм−+170 мм−+
ОРГ 400 α=11°15′ ГОСТ4006565110 мм−+190 мм−+
ОРГ 500 α=11°15′ ГОСТ5007575120 мм−+200 мм−+
ОРГ 600 α=11°15′ ГОСТ6008585120 мм−+200 мм−+
ОРГ 700 α=11°15′ ГОСТ7009595150 мм−+230 мм−+
ОРГ 800 α=11°15′ ГОСТ800110110160 мм−+245 мм−+
ОРГ 900 α=11°15′ ГОСТ900120120175 мм−+265 мм−+
ОРГ 1000 α=11°15′ ГОСТ1000130130185 мм−+270 мм−+

α = 22°30′

ТипоразмерDNqLТайтон L1Фикс. соед. L1
ОРГ 80 α=22°30′ ГОСТ80304080 мм−+130 мм−+
ОРГ 100 α=22°30′ ГОСТ100304088 мм−+135 мм−+
ОРГ 150 α=22°30′ ГОСТ150355594 мм−+150 мм−+
ОРГ 200 α=22°30′ ГОСТ2004065100 мм−+160 мм−+
ОРГ 250 α=22°30′ ГОСТ2505075105 мм−+165 мм−+
ОРГ 300 α=22°30′ ГОСТ3005585110 мм−+170 мм−+
ОРГ 400 α=22°30′ ГОСТ40065110110 мм−+190 мм−+
ОРГ 500 α=22°30′ ГОСТ50075130120 мм−+200 мм−+
ОРГ 600 α=22°30′ ГОСТ60085150120 мм−+200 мм−+
ОРГ 700 α=22°30′ ГОСТ70095175150 мм−+230 мм−+
ОРГ 800 α=22°30′ ГОСТ800110195160 мм−+245 мм−+
ОРГ 900 α=22°30′ ГОСТ900120220175 мм−+265 мм−+
ОРГ 1000 α=22°30′ ГОСТ1000130240185 мм−+270 мм−+

α = 45°

ТипоразмерDNqLТайтон L1Фикс. соед. L1
ОРГ 80 α=45° ГОСТ80305580 мм−+130 мм−+
ОРГ 100 α=45° ГОСТ100306588 мм−+135 мм−+
ОРГ 150 α=45° ГОСТ150358594 мм−+150 мм−+
ОРГ 200 α=45° ГОСТ20040110100 мм−+160 мм−+
ОРГ 250 α=45° ГОСТ25050130105 мм−+165 мм−+
ОРГ 300 α=45° ГОСТ30055150110 мм−+170 мм−+
ОРГ 400 α=45° ГОСТ40065195110 мм−+190 мм−+
ОРГ 500 α=45° ГОСТ50075240120 мм−+200 мм−+
ОРГ 600 α=45° ГОСТ60085285120 мм−+200 мм−+
ОРГ 700 α=45° ГОСТ70095330150 мм−+230 мм−+
ОРГ 800 α=45° ГОСТ800110370160 мм−+245 мм−+
ОРГ 900 α=45° ГОСТ900120415175 мм−+265 мм−+
ОРГ 1000 α=45° ГОСТ1000130460185 мм−+270 мм−+

Размеры R, L, L1 (мм) — Исполнение Б (ГОСТ)

Исполнение Б (ГОСТ) — углы α=10°/15°/30°/45°/60°. R — радиус поворота, L — строительная длина отвода. L1 — длина раструба Тайтон или фиксированного соединения (привязана к DN, не зависит от α). Допустимые отклонения — по ТУ завода-изготовителя.

α = 10°

ТипоразмерDNRLТайтон L1Фикс. соед. L1
ОРГ 80 α=10° ГОСТ8010809580 мм−+130 мм−+
ОРГ 100 α=10° ГОСТ100144012688 мм−+135 мм−+
ОРГ 150 α=10° ГОСТ150189016594 мм−+150 мм−+
ОРГ 200 α=10° ГОСТ2002340205100 мм−+160 мм−+
ОРГ 250 α=10° ГОСТ2502340205105 мм−+165 мм−+
ОРГ 300 α=10° ГОСТ3002340205110 мм−+170 мм−+
ОРГ 400 α=10° ГОСТ4003150276110 мм−+190 мм−+
ОРГ 500 α=10° ГОСТ5004050354120 мм−+200 мм−+
ОРГ 600 α=10° ГОСТ6004410386120 мм−+200 мм−+
ОРГ 700 α=10° ГОСТ7004860425150 мм−+230 мм−+
ОРГ 800 α=10° ГОСТ8005750504160 мм−+245 мм−+
ОРГ 900 α=10° ГОСТ9006120536175 мм−+265 мм−+
ОРГ 1000 α=10° ГОСТ10006570575185 мм−+270 мм−+

α = 15°

ТипоразмерDNRLТайтон L1Фикс. соед. L1
ОРГ 80 α=15° ГОСТ807209580 мм−+130 мм−+
ОРГ 100 α=15° ГОСТ10096012788 мм−+135 мм−+
ОРГ 150 α=15° ГОСТ150126016694 мм−+150 мм−+
ОРГ 200 α=15° ГОСТ2001560206100 мм−+160 мм−+
ОРГ 250 α=15° ГОСТ2501560206105 мм−+165 мм−+
ОРГ 300 α=15° ГОСТ3001560206110 мм−+170 мм−+
ОРГ 400 α=15° ГОСТ4002100277110 мм−+190 мм−+
ОРГ 500 α=15° ГОСТ5002700356120 мм−+200 мм−+
ОРГ 600 α=15° ГОСТ6002940388120 мм−+200 мм−+
ОРГ 700 α=15° ГОСТ7003240428150 мм−+230 мм−+
ОРГ 800 α=15° ГОСТ8003840507160 мм−+245 мм−+
ОРГ 900 α=15° ГОСТ9004080539175 мм−+265 мм−+
ОРГ 1000 α=15° ГОСТ10004380578185 мм−+270 мм−+

α = 30°

ТипоразмерDNRLТайтон L1Фикс. соед. L1
ОРГ 80 α=30° ГОСТ803609680 мм−+130 мм−+
ОРГ 100 α=30° ГОСТ10048012988 мм−+135 мм−+
ОРГ 150 α=30° ГОСТ15053016994 мм−+150 мм−+
ОРГ 200 α=30° ГОСТ200780209100 мм−+160 мм−+
ОРГ 250 α=30° ГОСТ250780209105 мм−+165 мм−+
ОРГ 300 α=30° ГОСТ300780209110 мм−+170 мм−+
ОРГ 400 α=30° ГОСТ4001050281110 мм−+190 мм−+
ОРГ 500 α=30° ГОСТ5001350362120 мм−+200 мм−+
ОРГ 600 α=30° ГОСТ6001470394120 мм−+200 мм−+
ОРГ 700 α=30° ГОСТ7001620434150 мм−+230 мм−+
ОРГ 800 α=30° ГОСТ8001920515160 мм−+245 мм−+
ОРГ 900 α=30° ГОСТ9002040547175 мм−+265 мм−+
ОРГ 1000 α=30° ГОСТ10002190587185 мм−+270 мм−+

α = 45°

ТипоразмерDNRLТайтон L1Фикс. соед. L1
ОРГ 80 α=45° ГОСТ802409980 мм−+130 мм−+
ОРГ 100 α=45° ГОСТ10032013288 мм−+135 мм−+
ОРГ 150 α=45° ГОСТ15042017494 мм−+150 мм−+
ОРГ 200 α=45° ГОСТ200520215100 мм−+160 мм−+
ОРГ 250 α=45° ГОСТ250520215105 мм−+165 мм−+
ОРГ 300 α=45° ГОСТ300520215110 мм−+170 мм−+
ОРГ 400 α=45° ГОСТ400700290110 мм−+190 мм−+
ОРГ 500 α=45° ГОСТ500900373120 мм−+200 мм−+
ОРГ 600 α=45° ГОСТ600980406120 мм−+200 мм−+
ОРГ 700 α=45° ГОСТ7001080447150 мм−+230 мм−+
ОРГ 800 α=45° ГОСТ8001280530160 мм−+245 мм−+
ОРГ 900 α=45° ГОСТ9001360563175 мм−+265 мм−+
ОРГ 1000 α=45° ГОСТ10001460604185 мм−+270 мм−+

α = 60°

ТипоразмерDNRLТайтон L1Фикс. соед. L1
ОРГ 80 α=60° ГОСТ8023611480 мм−+130 мм−+
ОРГ 100 α=60° ГОСТ10025011488 мм−+135 мм−+
ОРГ 150 α=60° ГОСТ15027515994 мм−+150 мм−+
ОРГ 200 α=60° ГОСТ200300172100 мм−+160 мм−+
ОРГ 250 α=60° ГОСТ250325187105 мм−+165 мм−+
ОРГ 300 α=60° ГОСТ300350203110 мм−+170 мм−+
ОРГ 400 α=60° ГОСТ400430248110 мм−+190 мм−+
ОРГ 500 α=60° ГОСТ500530306120 мм−+200 мм−+
ОРГ 600 α=60° ГОСТ600635366120 мм−+200 мм−+
ОРГ 700 α=60° ГОСТ700810468150 мм−+230 мм−+
ОРГ 800 α=60° ГОСТ800959554160 мм−+245 мм−+
ОРГ 900 α=60° ГОСТ9001020589175 мм−+265 мм−+
ОРГ 1000 α=60° ГОСТ10001096633185 мм−+270 мм−+

L1 — длина раструбной части: 80–185 мм для Тайтон и 130–270 мм для фиксированного соединения (в зависимости от DN). См. полные значения L1 Тайтон/Фикс на странице УРГ — конструкция раструба аналогична.

Тайтон и Фикс. соед. — два разных товара: у каждого свой счётчик. Выберите нужный вариант в любой таблице
Применение

Описание и назначение ОРГ

Отвод с раструбом и гладким концом. Применяется для поворота в местах соединения раструбного и гладкого трубопроводов.

Изготавливается из высокопрочного чугуна с шаровидным графитом (ВЧШГ) или серого чугуна СЧ 15/СЧ 20 по ГОСТ 5525-2023 и ТУ 41-000-001. Антикоррозионное покрытие — битумное (БТ) по ГОСТ 18599 или эпоксидное (ЭП) по техническим условиям. По запросу возможно изготовление с нестандартными типоразмерами и фланцами по чертежам заказчика.
