Чугунное колено с раструбом и гладким концом. Применяется для поворота трубопровода в раструбных соединениях.
Все типоразмеры УРГ в наличии на складе. Изготовление под заказ — от 5 рабочих дней.
УРГ выпускаются в исполнении Б (ГОСТ). Изготавливаются на поворот 90°, 45° и 22°30′. Размеры L1 — длина гладкого конца: ТУТОН — под раструбное соединение, с Фикс. соединением — под фиксированное (фланцевое).

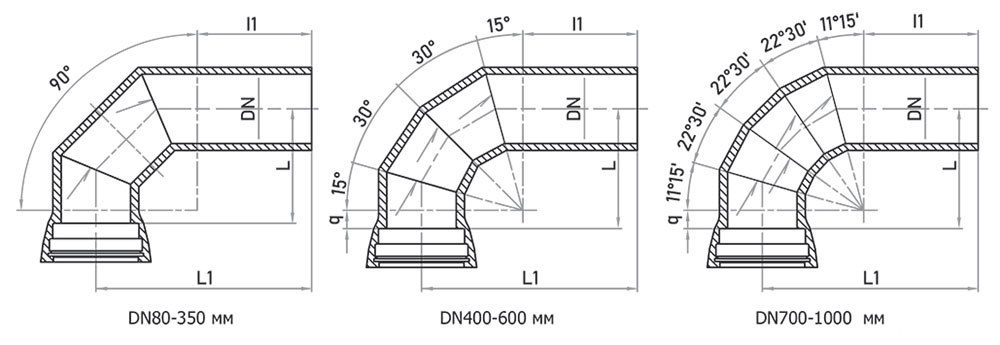

Габаритный чертёж УРГ. Общий для всех исполнений и углов (90°, 45°, 22°30′). Полные размеры по каждому DN — в таблицах ниже.
Угол поворота 90°. Строительная длина L — по основной таблице каталога. Размеры L1 — длина гладкого конца.
| Типоразмер | DN | L | Тайтон L1 | Фикс. соед. L1 |
|---|---|---|---|---|
| УРГ 80 α=90° ГОСТ | 80 | 150 | 350 мм−+ | 400 мм−+ |
| УРГ 100 α=90° ГОСТ | 100 | 200 | 400 мм−+ | 500 мм−+ |
| УРГ 150 α=90° ГОСТ | 150 | 250 | 450 мм−+ | 505 мм−+ |
| УРГ 200 α=90° ГОСТ | 200 | 300 | 500 мм−+ | 560 мм−+ |
| УРГ 250 α=90° ГОСТ | 250 | 300 | 500 мм−+ | 560 мм−+ |
| УРГ 300 α=90° ГОСТ | 300 | 300 | 500 мм−+ | 560 мм−+ |
| УРГ 400 α=90° ГОСТ | 400 | 400 | 600 мм−+ | 680 мм−+ |
| УРГ 500 α=90° ГОСТ | 500 | 500 | 700 мм−+ | 780 мм−+ |
| УРГ 600 α=90° ГОСТ | 600 | 550 | 850 мм−+ | 930 мм−+ |
| УРГ 700 α=90° ГОСТ | 700 | 600 | 900 мм−+ | 980 мм−+ |
| УРГ 800 α=90° ГОСТ | 800 | 700 | 1080 мм−+ | 1160 мм−+ |
| УРГ 900 α=90° ГОСТ | 900 | 750 | 1160 мм−+ | 1240 мм−+ |
| УРГ 1000 α=90° ГОСТ | 1000 | 800 | 1230 мм−+ | 1310 мм−+ |
Размеры L1 для углов 45° и 22°30′ (строительная длина L — та же, что у 90°). По запросу возможно изготовление с любым углом от 0° до 90° с шагом 1°.
| Типоразмер | DN | Тайтон L1 | Фикс. соед. L1 |
|---|---|---|---|
| УРГ 80 α=45° ГОСТ | 80 | 230 мм−+ | 280 мм−+ |
| УРГ 100 α=45° ГОСТ | 100 | 240 мм−+ | 290 мм−+ |
| УРГ 150 α=45° ГОСТ | 150 | 240 мм−+ | 295 мм−+ |
| УРГ 200 α=45° ГОСТ | 200 | 240 мм−+ | 300 мм−+ |
| УРГ 250 α=45° ГОСТ | 250 | 240 мм−+ | 300 мм−+ |
| УРГ 300 α=45° ГОСТ | 300 | 240 мм−+ | 300 мм−+ |
| УРГ 400 α=45° ГОСТ | 400 | 250 мм−+ | 330 мм−+ |
| УРГ 500 α=45° ГОСТ | 500 | 250 мм−+ | 330 мм−+ |
| УРГ 600 α=45° ГОСТ | 600 | 360 мм−+ | 440 мм−+ |
| УРГ 700 α=45° ГОСТ | 700 | 240 мм−+ | 320 мм−+ |
| УРГ 800 α=45° ГОСТ | 800 | 240 мм−+ | 330 мм−+ |
| УРГ 900 α=45° ГОСТ | 900 | 240 мм−+ | 320 мм−+ |
| УРГ 1000 α=45° ГОСТ | 1000 | 250 мм−+ | 330 мм−+ |
| Типоразмер | DN | Тайтон L1 | Фикс. соед. L1 |
|---|---|---|---|
| УРГ 80 α=22°30′ ГОСТ | 80 | 230 мм−+ | 280 мм−+ |
| УРГ 100 α=22°30′ ГОСТ | 100 | 240 мм−+ | 290 мм−+ |
| УРГ 150 α=22°30′ ГОСТ | 150 | 240 мм−+ | 295 мм−+ |
| УРГ 200 α=22°30′ ГОСТ | 200 | 240 мм−+ | 300 мм−+ |
| УРГ 250 α=22°30′ ГОСТ | 250 | 240 мм−+ | 300 мм−+ |
| УРГ 300 α=22°30′ ГОСТ | 300 | 240 мм−+ | 300 мм−+ |
| УРГ 400 α=22°30′ ГОСТ | 400 | 250 мм−+ | 330 мм−+ |
| УРГ 500 α=22°30′ ГОСТ | 500 | 250 мм−+ | 330 мм−+ |
| УРГ 600 α=22°30′ ГОСТ | 600 | 360 мм−+ | 440 мм−+ |
| УРГ 700 α=22°30′ ГОСТ | 700 | 240 мм−+ | 320 мм−+ |
| УРГ 800 α=22°30′ ГОСТ | 800 | 240 мм−+ | 330 мм−+ |
| УРГ 900 α=22°30′ ГОСТ | 900 | 240 мм−+ | 320 мм−+ |
| УРГ 1000 α=22°30′ ГОСТ | 1000 | 250 мм−+ | 330 мм−+ |
Чугунное колено с раструбом и гладким концом. Применяется для поворота трубопровода в раструбных соединениях.
Изготавливается из высокопрочного чугуна с шаровидным графитом (ВЧШГ) или серого чугуна СЧ 15/СЧ 20 по ГОСТ 5525-2023 и ТУ 41-000-001. Антикоррозионное покрытие — битумное (БТ) по ГОСТ 18599 или эпоксидное (ЭП) по техническим условиям. По запросу возможно изготовление с нестандартными типоразмерами и фланцами по чертежам заказчика.
