Патрубок фланцевый с гладким концом. Применяется для присоединения труб с фланцевым соединением к трубам с раструбным/гладким концом.
Все типоразмеры ПФГ в наличии на складе. Изготовление под заказ — от 5 рабочих дней.

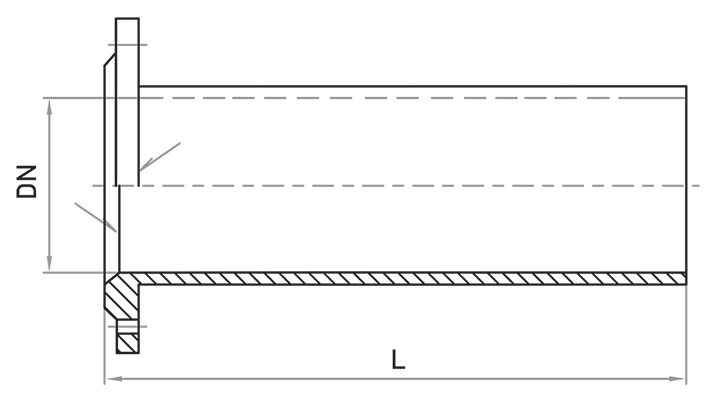

Габаритный чертёж Патрубка фланец-гладкий ПФГ. Полные размеры по каждому DN — в таблицах ниже.
| Типоразмер | DN | L | Кол-во |
|---|---|---|---|
| ПФГ 50 | 50 | 150 – 600 | − + |
| ПФГ 80 | 80 | 150 – 1000 | − + |
| ПФГ 100 | 100 | 150 – 1500 | − + |
| ПФГ 125 | 125 | 150 – 1500 | − + |
| ПФГ 150 | 150 | 150 – 1500 | − + |
| ПФГ 200 | 200 | 150 – 1500 | − + |
| ПФГ 250 | 250 | 150 – 1500 | − + |
| ПФГ 300 | 300 | 400 – 1200 | − + |
| ПФГ 350 | 350 | 400 – 1200 | − + |
| ПФГ 400 | 400 | 400 – 1200 | − + |
| ПФГ 450 | 450 | 400 – 1200 | − + |
| ПФГ 500 | 500 | 400 – 1200 | − + |
| ПФГ 600 | 600 | 400 – 1200 | − + |
| ПФГ 700 | 700 | 400 – 1200 | − + |
| ПФГ 800 | 800 | 400 – 1200 | − + |
| ПФГ 900 | 900 | 400 – 1200 | − + |
| ПФГ 1000 | 1000 | 400 – 1200 | − + |
Патрубок фланцевый с гладким концом. Применяется для присоединения фланцевой арматуры к трубам с гладким концом, а также для соединения труб с различными типами соединений.
Изготавливается из высокопрочного чугуна с шаровидным графитом (ВЧШГ) или серого чугуна СЧ 15/СЧ 20 по ГОСТ 5525-2023 и ТУ 41-000-001. Антикоррозионное покрытие — битумное (БТ) по ГОСТ 18599 или эпоксидное (ЭП) по техническим условиям. По запросу возможно изготовление с нестандартными типоразмерами и фланцами по чертежам заказчика.
Если требуется фиксация без сварки — используйте модификацию ПФГа — с анкером.
